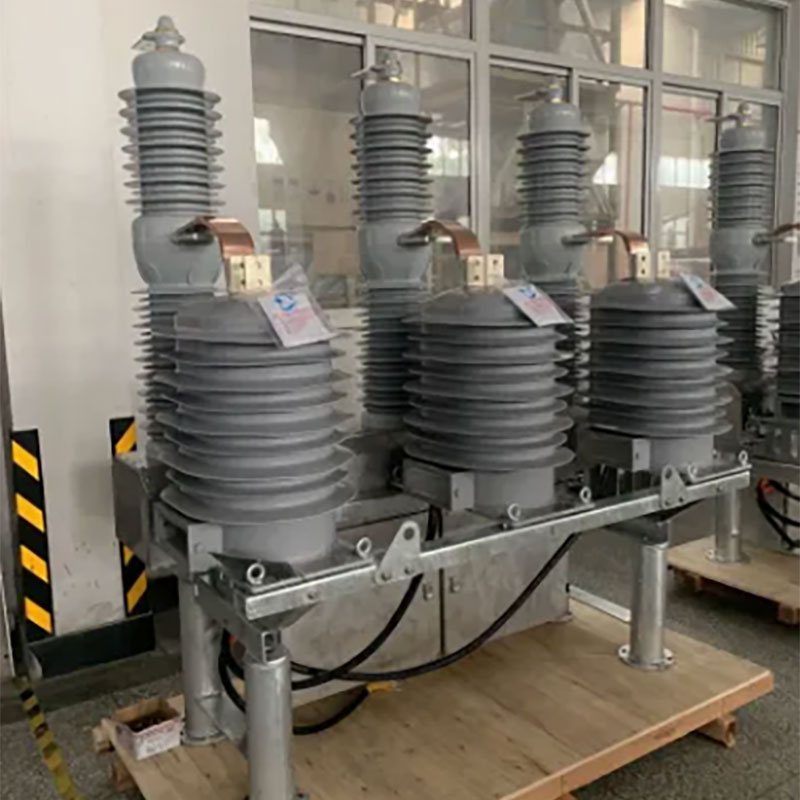

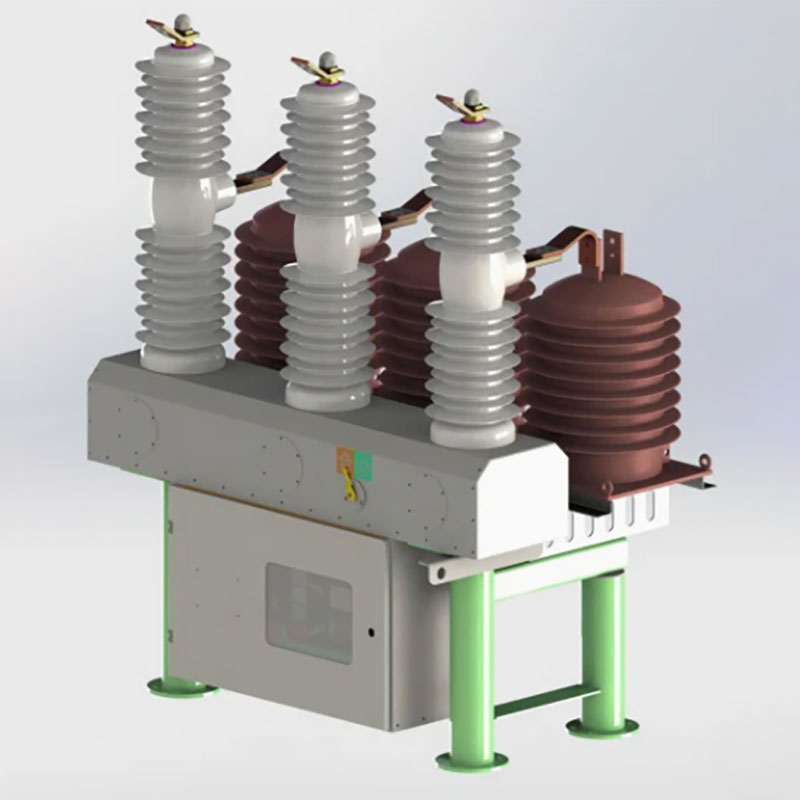

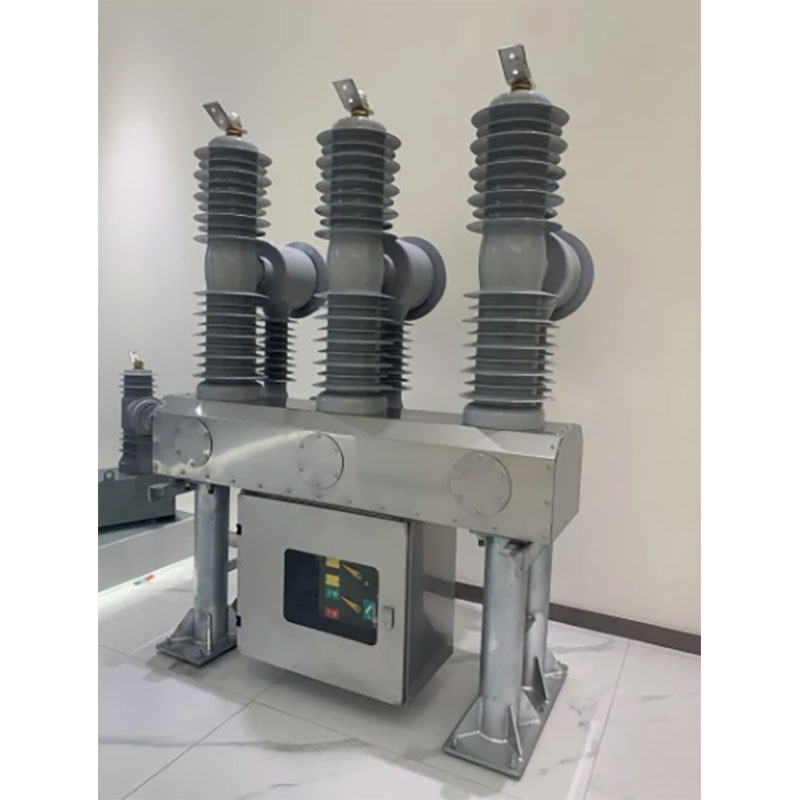

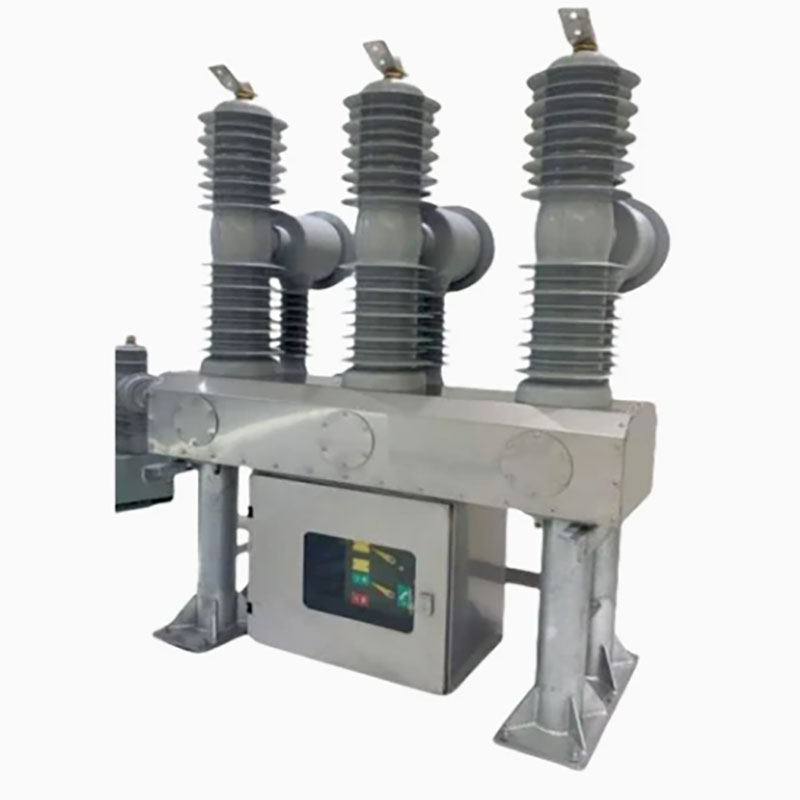

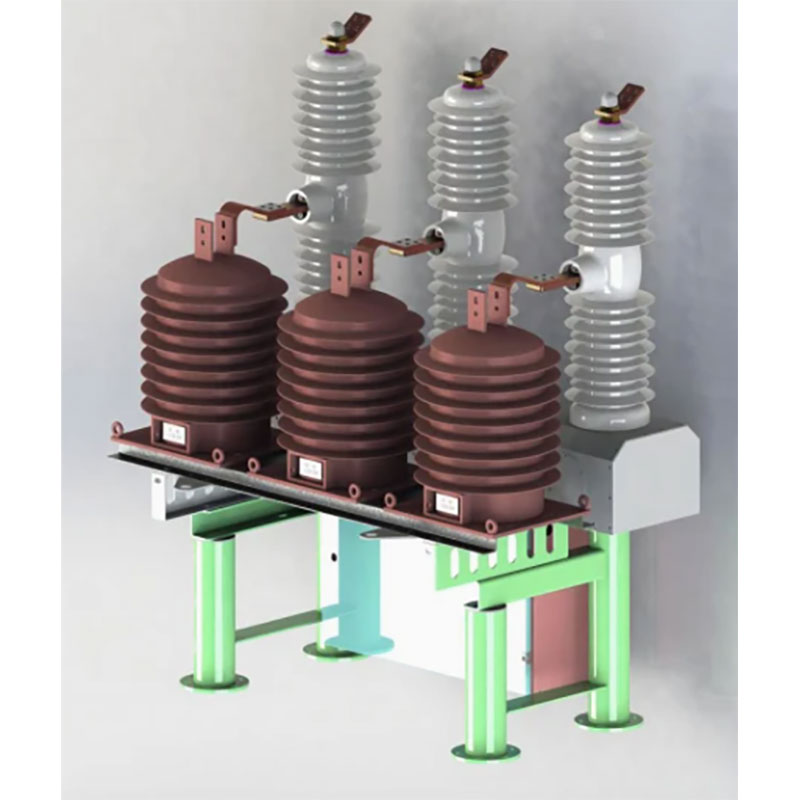

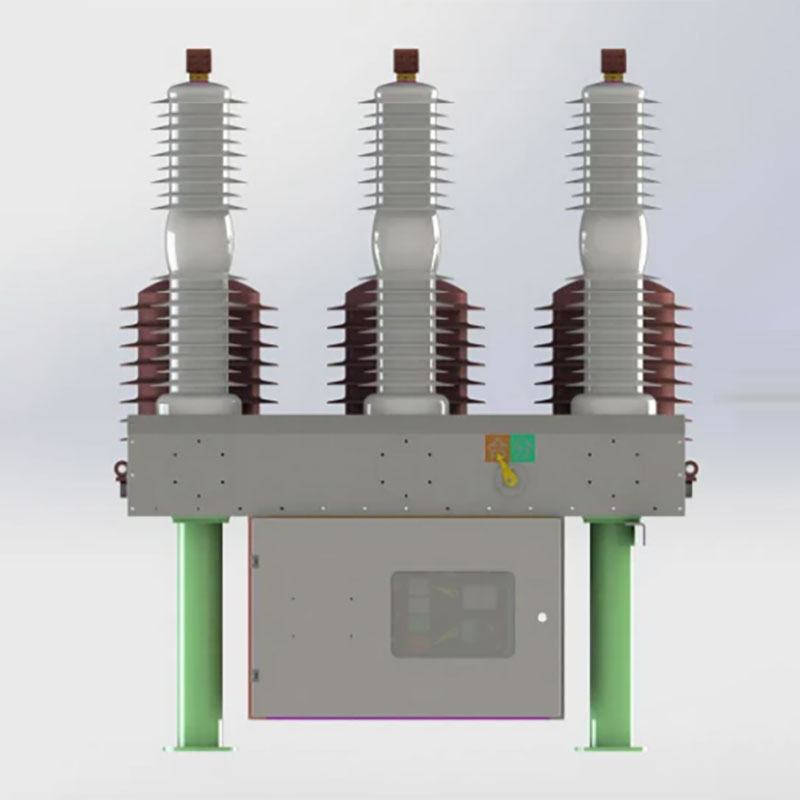

Kültéri vákuum -megszakító

A Dahu Electric által gyártott kültéri vákuum -megszakító egy 40,5 kV -os és 50 Hz frekvenciájú kültéri elosztó egység, amely alkalmazható az alállomás adagoló oldalára, valamint az ipari és bányászati vállalkozásra, amelyeknek általános védelmet, ellenőrzést és a kapcsoló gyakori működését igényelnek.

Kérdés küldése

termékleírás

A megszakító fő testülete vákuum kihalt, egyszerű szerkezet, erőteljes megszakító képesség és hosszú élettartam. A pólus epoxi gyanta / szilikon gumi kompozit szigetelőből, olaj- és SF6 -gázból készül, ez a szilárd szigetelt vákuum -megszakító környezetbarát.

A kompozit szigetelési struktúra használata után a kültéri vákuum -megszakító megfelel a levegő és a kúszó távolság követelményeinek a normál működési körülmények között, és hatékonyan csökkenti a megszakító térfogatát, a fő vezetőképes hurok -vákuum -megszakító, valamint a dinamikus és statikus vezetőképes kapcsolat be van szerelve a szigetelő hengerbe, így a fázis csak 300 mm. A fő áramkör elektromos csatlakozásai mind rögzített csatlakozások, nagy megbízhatósággal.

Termék részletei

Moduláris mechanizmus

Moduláris mechanizmus kialakítása, nagymértékben szabványosított szerkezet;

A mechanizmust könnyű összeállítani / szétszerelni és könnyen karbantartható;

Magas megbízhatóság kevesebb alkatrészszámmal

Az integrált töltőfogantyú kényelmes és egyszerűvé teszi a működést

Type pólus

Környezetbarát szigetelő anyag, a PA66 könnyű, magas dielektromos teljesítményt nyújt;

Újrahasznosítható és egyszerű ártalmatlanítás a termék életciklusa után;

Költséghatékony és megbízható;

Porszívó

Teljes mértékben megfelel az IEC és a GB szabványok követelményeinek;

Teljes reteszelés, a misoperáció megakadályozása és a működés biztonságának biztosítása;

Moduláris kialakítás, rövidített szállítási idő;

Kicsi nyitó visszapattanás és kiváló teljesítmény;

Teljesítménynövekedés

A terméket bisztázható, állandó mágneses üzemeltetési mechanizmussal kell felszerelni, a mechanizmust állandó mágnessel kell felszerelni, hogy az állandó mágnes tartóerő legyen, így a kapcsolót nyitott és zárt állapotban tartják fenn, összehasonlítva a hagyományos rugó üzemi mechanizmussal, a mechanikus alkatrészek száma csökkent, a mechanikus átviteli lánc megnövekedett, a mechanikus átviteli lánc nagymértékben megnövekedett.

Fő műszaki specifikáció

Műszaki paraméterek
Nem.	Tétel			Egység	Érték
1	Névleges feszültség			KV	40.5
2	Minősített szigetelés Szint (tengerszint: 1000 m)	1 perc teljesítmény frekvencia ellenáll feszültség	Száraz teszt		95
			Nedves teszt (Föld kívül szigetelés)		85
		Villámimpulzus ellenáll feszültség (csúcs) 1,2/50us			200
3	Névleges áram			A	1600/2500
4	Névleges frekvencia			HZ	50/60
5	Névleges rövidzárlat -törésáram			a	31.5
6	Névleges működési sorrend			O-0.3S-CO-180S- CO-180S-C
7	Minősített rövidzárlat -törés az áramtörési idők			idő	20
8	A névleges rövidzárlat záróáram (csúcs)			a	80
9	A névleges csúcs ellenáll az áramnak				50
10	A névleges rövid idő ellenáll az áramnak				31.5
11	Teljesen megtörő idő			S	<0,125
12	Névleges rövidzárlati időtartam				4
13	Mechanikai élet			idő	10000
14	Névleges működési feszültség és kiegészítő áramkör feszültség			V	110/220

A körzeti megszakító mechanikai jellegzetes paraméterei

Nem.	Tétel	Egység	Érték
1	Érintkezési távolság	mm	18 ± 1
2	Kapcsolattartó túllépés	mm	6 ± 1
3	Nyitó sebesség	M/s	1,6 ± 0,2
4	Záró sebesség	M/s	0,8 ± 0,2
5	A háromfázisú megnyitás és bezárás egyideje	SM	≤2
6	Fázis távolság	mm	680 ± 2
7	Kapcsolatba lépjen a bezárási ugrási idő	SM	≤3
8	Minden fázis vezetőképes áramkör ellenállás	baba	≤60
9	Záróra	SM	25 ~ 60
10	Nyitóidő	SM	20 ~ 50
11	Az energiatároló motor névleges teljesítményfrekvenciája	W	110
12	Az energiakora motor névleges feszültsége	V	220
13	Max./min.motor feszültség		120%/80%
14	Névleges záró üzemi feszültség		220
15	Max./min. Záró üzemi feszültség		120%/80%
16	Névleges nyitó üzemi feszültség		220
17	Max./min. Nyitó üzemi feszültség		120%/65%

A működési mechanizmus műszaki paraméterei
Nem.	Tétel		Egység	Érték
1	Névleges működési feszültség	Nyitó tripper	V	AC220
		Bezáró tripper		AC220
2	Névleges ellenállás	Nyitó tripper	Ω	56
		Bezáró tripper		56
3	Névleges kimeneti teljesítményfrekvencia	Nyitó tripper	W	320
		Bezáró tripper
4	Energiatároló motor teljesítményfrekvenciája			110
5	A motoros energiatárolás névleges feszültsége		V	AC220
6	Energiatárolási idő		S	≤10
