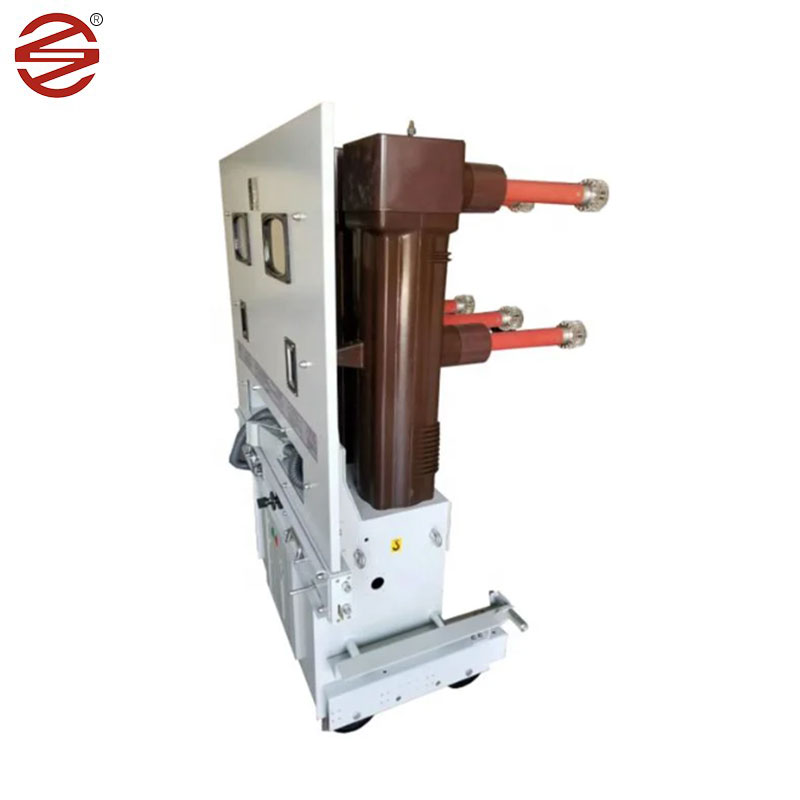

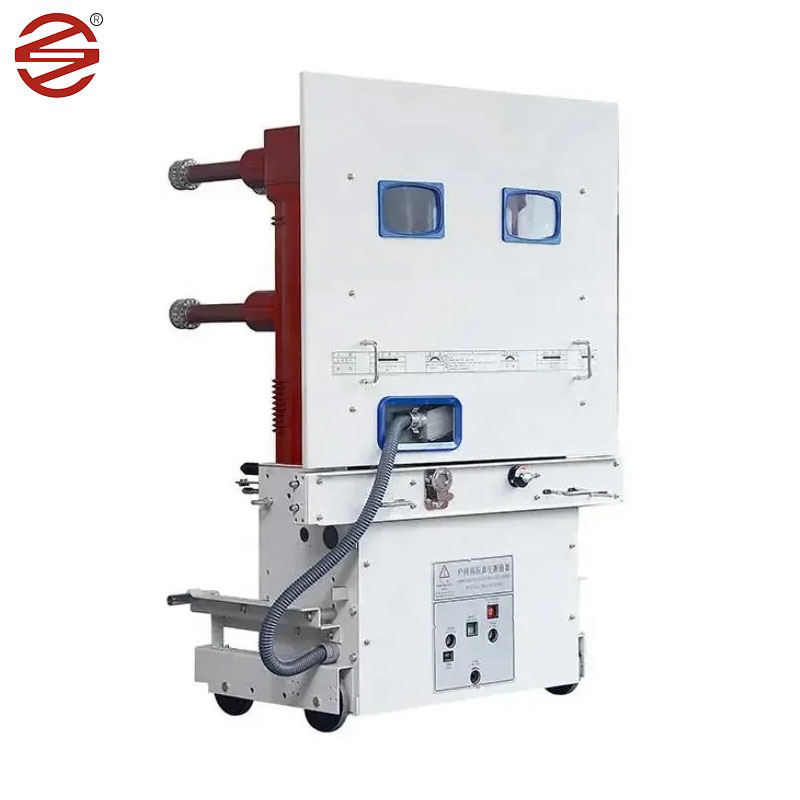

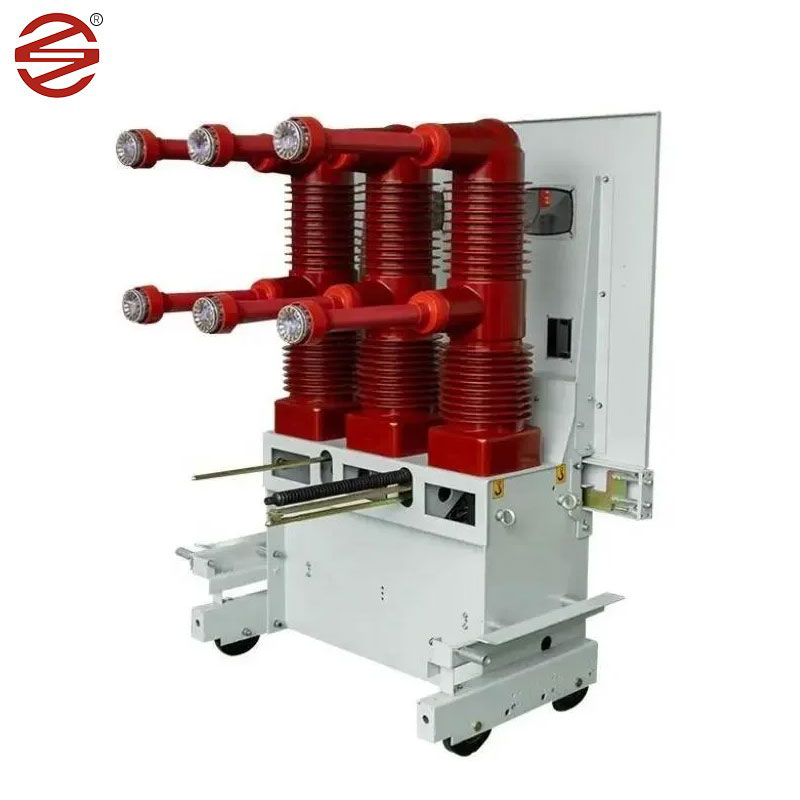

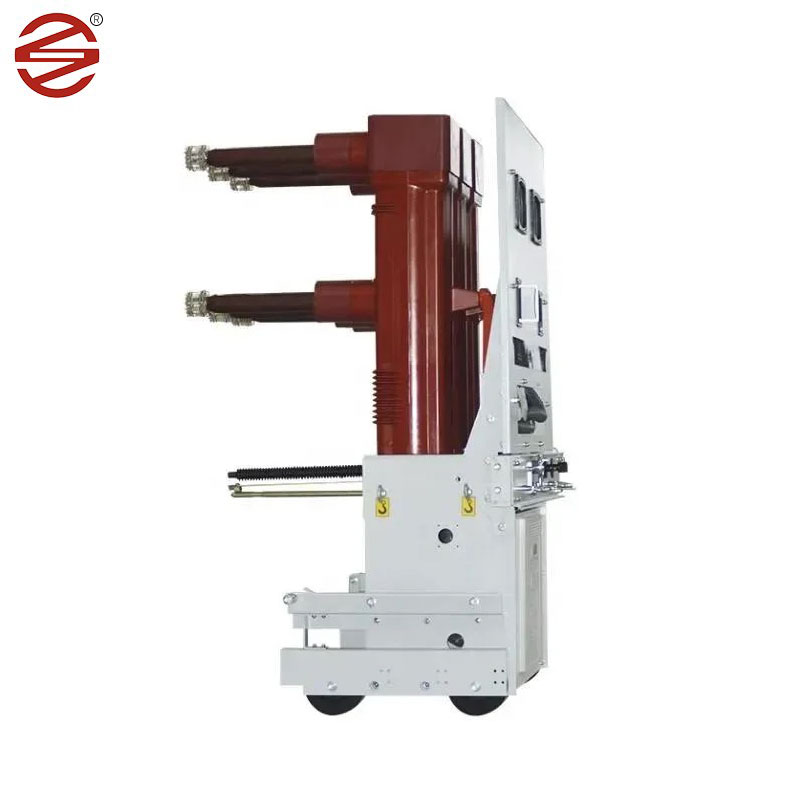

40,5 kV vákuum -megszakító

A Dahu Electric által gyártott 40,5 kV-os vákuum-megszakító alkalmas háromfázisú AC 50Hz, 40,5 kV rendszerre. Használható ipari és bányászati vállalkozásokhoz, erőművekhez és alállomásokhoz, mint váltási terhelési áram, túlterhelés az áram hibaáramra, és gyakori üzemi alkalmakra alkalmas. Ez a megszakító felfelé és lefelé mutató elrendezési struktúrát alkalmaz, amely hatékonyan csökkenti a megszakító mélységét. És alkalmazza a kompozit szigetelési struktúrát, a háromfázisú ív-oltó kamrát és a kapcsolódó töltésű testet, amelyet három független epoxi-gyanta szigetelőhéj választ el egymástól.

Kérdés küldése

termékleírás

A kompozit szigetelési struktúra használata után a 40,5 kV -os vákuum -megszakító megfelel a levegő és a kúszó távolság követelményeinek normál működési körülmények között, és hatékonyan csökkenti a megszakító térfogatát, a fő vezetőképes hurok -vákuum megszakítóját, valamint a dinamikus és statikus vezetőképes kapcsolatot a szigetelőhengerbe, így a fázis csak 300 mm. A fő áramkör elektromos csatlakozásai mind rögzített csatlakozások, nagy megbízhatósággal.

Termék részletei

Moduláris mechanizmus

Moduláris mechanizmus kialakítása, nagymértékben szabványosított szerkezet;

A mechanizmust könnyű összeállítani / szétszerelni és könnyen karbantartható;

Magas megbízhatóság kevesebb alkatrészszámmal

Az integrált töltőfogantyú kényelmes és egyszerűvé teszi a működést

Type pólus

Környezetbarát szigetelő anyag, a PA66 könnyű, magas dielektromos teljesítményt nyújt;

Újrahasznosítható és egyszerű ártalmatlanítás a termék életciklusa után;

Költséghatékony és megbízható;

Porszívó

Teljes mértékben megfelel az IEC és a GB szabványok követelményeinek;

Teljes reteszelés, a misoperáció megakadályozása és a működés biztonságának biztosítása;

Moduláris kialakítás, rövidített szállítási idő;

Kicsi nyitó visszapattanás és kiváló teljesítmény;

Teljesítménynövekedés

A terméket bisztázható, állandó mágneses üzemeltetési mechanizmussal kell felszerelni, a mechanizmust állandó mágnessel kell felszerelni, hogy az állandó mágnes tartóerő legyen, így a kapcsolót nyitott és zárt állapotban tartják fenn, összehasonlítva a hagyományos rugó üzemi mechanizmussal, a mechanikus alkatrészek száma csökkent, a mechanikus átviteli lánc megnövekedett, a mechanikus átviteli lánc nagymértékben megnövekedett.

Fő műszaki specifikáció

projekt		egység	Paraméter
Névleges feszültség		KV	40.5
Névleges áram		A	1250		1600	2000、2500
Névleges rövidzárlat-törésáram		a	25	31.5	25	31.5
Dinamikus stabil áram (csúcsérték)		a	63	80	63	80
4S termikus stabil áram		a	25	31.5	25	31.5
A névleges rövidzárlat-előállítási áram (csúcsérték)		a	63	80	63	80
A névleges rövidzárlat-áram törési ideje		Idő	20
Névleges működési sorrend			O-0.3 S-CO-180 S-CO
Minősített szigetelés szint	1 perc energiafrekvencia ellenáll a feszültségnek	KV	95
	Villám impulzus ellenáll a feszültségnek (csúcsérték)		185
Mechanikai élet		Idő	10000
Minősített egy kondenzátor banknyitás és aktuális		A	630
A besorolású back-to-ho kondenzátor bank áramlása		A	400
Energiatároló motor névleges feszültség		V	AC 、 DC: 110; 220
Az energiatároló motor névleges teljesítménye		W	≤230
Energiatároló idő energiaktárolója		S	≤15
A bezáró és nyílási tekercs névleges feszültsége		V	DC: 110; 220
A bezárási és nyílási tekercsek névleges árama		A	1,05 (110 V) 0,96 (220 V)
Kapcsolattartó nyitás		mm	20 ± 2
Érintkezési stroke		mm	7,5 ± 1,5
A különböző időszakok háromfázisú kombinációja		SM	≤2
Ugrási idő az érintkezés bezárásának ideje		SM	≤3
Fő áramkör ellenállás (a fal érintkezésének kivételével)		baba	≤40
