Száraz típusú transzformátor Részletek
A DAHU ELECTRIC által gyártott száraz típusú transzformátorokat kiváló szigetelési tulajdonságaik, nagy hatékonyságuk és környezetbarát tulajdonságaik miatt széles körben használják különféle alkalmazásokban. Íme néhány gyakori alkalmazási forgatókönyv a gyantaszigetelésű száraz típusú transzformátorokhoz:
Kereskedelmi épületek: Ezeket a transzformátorokat általában kereskedelmi épületekben használják, például irodaházakban, bevásárlóközpontokban és szállodákban, megbízható és hatékony áramelosztás biztosítására.
Ipari létesítmények: A száraz típusú transzformátorokat ipari létesítményekben, például gyárakban és raktárakban is széles körben használják nehéz gépek és berendezések táplálására.
Megújuló energiarendszerek: Ezek a transzformátorok a megújuló energiarendszerek, például szél- és naperőművek nélkülözhetetlen alkotóelemei, ahol segítenek átalakítani és elosztani az e rendszerek által termelt elektromos energiát.
Adatközpontok: Az adatközpontokban általában száraz típusú transzformátorokat használnak a szerverek és egyéb berendezések megbízható és hatékony áramelosztására.
Kórházak: Ezeket a transzformátorokat kórházakban is használják a kritikus egészségügyi berendezések táplálására és a megszakítás nélküli áramellátás biztosítására.
Tengeri és tengeri alkalmazások: A száraz típusú transzformátorok tengeri és tengeri alkalmazásokban használhatók, ahol ellenállnak a zord környezeti feltételeknek és megbízható áramelosztást biztosítanak.
Összességében a száraz típusú transzformátorok sokoldalúak, és különféle alkalmazásokban használhatók, ahol megbízható és hatékony áramelosztásra van szükség. Környezetbarátságuk és alacsony karbantartási igényük miatt számos iparág számára vonzó választási lehetőség.

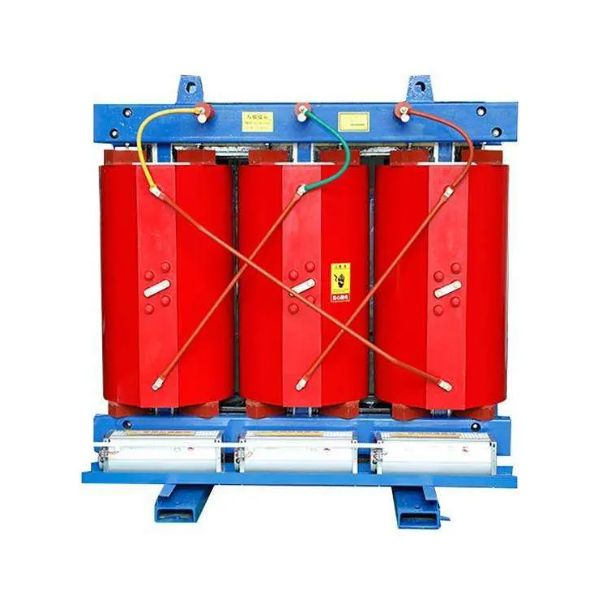

Termék bemutatása
Szigetelőanyag:
A száraz típusú transzformátor kiváló minőségű epoxigyantával van szigetelve, amely kiváló elektromos szigetelést és hőstabilitást biztosít. A műgyanta szigetelés biztosítja a transzformátor biztonságát és megbízhatóságát még zord üzemi körülmények között is.
Alapanyag:
A száraz típusú transzformátor magja kiváló minőségű, alacsony veszteségű szilícium acél rétegelt lemezekből készül. Ezeket a laminálásokat gondosan egymásra rakják, hogy minimalizálják a magveszteséget és javítsák a transzformátor általános hatékonyságát.
Tekercselések:
A tekercsek kiváló minőségű réz vagy alumínium vezetékekből készülnek, az alkalmazás speciális követelményeitől függően. A tekercsek gondosan vannak megtervezve és feltekerve az optimális teljesítmény és a minimális veszteség biztosítása érdekében.
Burkolat:
A száraz típusú transzformátor robusztus és korrózióálló, kiváló minőségű acélból készült házban van elhelyezve. A ház védelmet nyújt a környezeti tényezőkkel szemben, mint a por, nedvesség és mechanikai igénybevétel.
Hűtőrendszer:
A száraz típusú transzformátorokat hatékony hűtőrendszerrel tervezték, hogy a működés során keletkező hőt elvezessék. A hűtőrendszer tartalmazhat természetes konvekciót, kényszerlevegőt vagy mindkettő kombinációját, a transzformátor teljesítményétől és alkalmazásától függően.
Névleges feszültség és teljesítmény:
A száraz típusú transzformátorok különböző feszültség- és teljesítménykategóriákban kaphatók, hogy megfeleljenek a különböző alkalmazási követelményeknek. A névleges feszültségek jellemzően 1 kV-tól 36 kV-ig terjednek, a teljesítmények pedig néhány kVA-tól több MVA-ig terjednek.
Zajszint:
A száraz típusú transzformátorokat alacsony zajszintű működésre tervezték, így alkalmasak a zajérzékeny területekre, például lakónegyedekre, kórházakra és iskolákra történő telepítésre.
Environmental Friendliness:
Ezek a transzformátorok környezetbarátak, mivel nem tartalmaznak olajat vagy veszélyes anyagokat. Az olajszivárgás veszélyétől mentesek, így biztonságosak a környezet és a személyzet számára egyaránt.
Következtetés:
A száraz típusú transzformátorok számos előnnyel rendelkeznek, beleértve a kiváló szigetelési tulajdonságokat, a nagy hatékonyságot és a környezetbarátságot. Robusztus felépítésüknek és megbízható teljesítményüknek köszönhetően ezek a transzformátorok számos iparágban alkalmazhatók, például energiatermelésben, elosztásban és ipari folyamatokban.
Műszaki adatok
A transzformátoroknak teljesíteniük kell a következőket:
Nr | Leírás | Követelmény |
1 | Száraz típusú transzformátor | Öntött gyanta (öntött tekercs) |
2 | A helyszín magassága | <1000 m |
3 | Művelet | Folyamatos |
4 | Telepítés | Fedett |
5 | Környezeti hőmérséklet (max /napi / éves átlag)[℃] | 40/30/20 |
6 | Szinttípus (EU 548/2014) | 2 |
7 | Névleges teljesítmény | 2000 kVA |
8 | Hűtés | AN |
9 | Névleges frekvencia | 50 Hz |
10 | Névleges primer feszültség | 11 kV |
11 | Névleges szekunder feszültség | 0,4 kV |
12 | Szigetelési szint HV (Um/AC/LI) | 12 KV/28 kV/75 kV |
13 | Szigetelési szint LV (Um/AC) | 1,1kV/3kV |
14 | Tehermentesítés (HV) | ±2x2,5% |
15 | Vektor csoport | Dyn 11 |
16 | Szigetelési osztály (HV /LV) | F/F |
17 | HV terminál (alsó kapcsok) | Közvetlen kábel |
18 | LV terminálok | Felső belépő, flex
|
19 | Éghajlati besorolás | C2 |
20 | Környezeti besorolás | E2 |
21 | Tűzállósági osztályozás | F1 |
22 | Impedancia feszültség (Uk) [%] | 6% |
23 | Nincs terhelési veszteség (Po)[W] | 3600 |
24 | Terhelési veszteségek 75 ℃-on (Pk) [M] | 18000 |
25 | Terhelési veszteségek 120 ℃ (Px) [W] | 18000 |
26 | Maximális akusztikus teljesítmény Lw(A) | 70 dB |
27 | Földi gyorsulási szintű ellenállás (horiz./vert.) [g] | ≥0,2/≥0,2 |
28 | Hossz [mm] | 1750 |
29 | szélesség [mm] | 1250 |
30 | Magasság [mm] | 2100 |
31 | Teljes tömeg [kg] | 3700 |
32 | Transzformátor a kerekek középpontjának távolsága [mm] | 1070 |
33 | Behatolás elleni védelem (IP) | IP00 |
1.8 Szerelvények és tartozékok
Minden transzformátort fel kell szerelni:
Nr | Követelmény | |
34 | Alkalmazható kötőelemek | 1 szett |
35 | Földelőgömbök a HV kapcsokon (felső kapcsokon) | 1 szett |
36 | Földelési kapcsok az alján | 2 |
37 | A transzformátor befejezése | Alapértelmezett |
38 | PTC hőmérséklet-érzékelők az LV tekercsek belsejében | 3 szett |
38.1 | Az útjelző jelzés ekkor aktiválódik: | 150 |
38.2 | A riasztó jelzés ekkor aktiválódik | 120 |
38.3 | A ventilátorvezérlés ekkor aktiválódik | 80 |
39 | PT100 hőmérséklet-érzékelő a transzformátor külső részére rögzítve | 1 |
40 | Transzformátorra szerelt csatlakozódoboz | 1 |
41 | Hővédelmi egység (lásd 09. fejezet) | 1 |
42 | Földrengés rögzítések | 1 szett |
43 | Adattábla a transzformátorra szerelve | 1 |
44 | Extra adattábla (laza szállítás) | 1 |
45 | Emelő szemek és húzó lyukak | Alapértelmezett |
46 | Ház | Nem |
