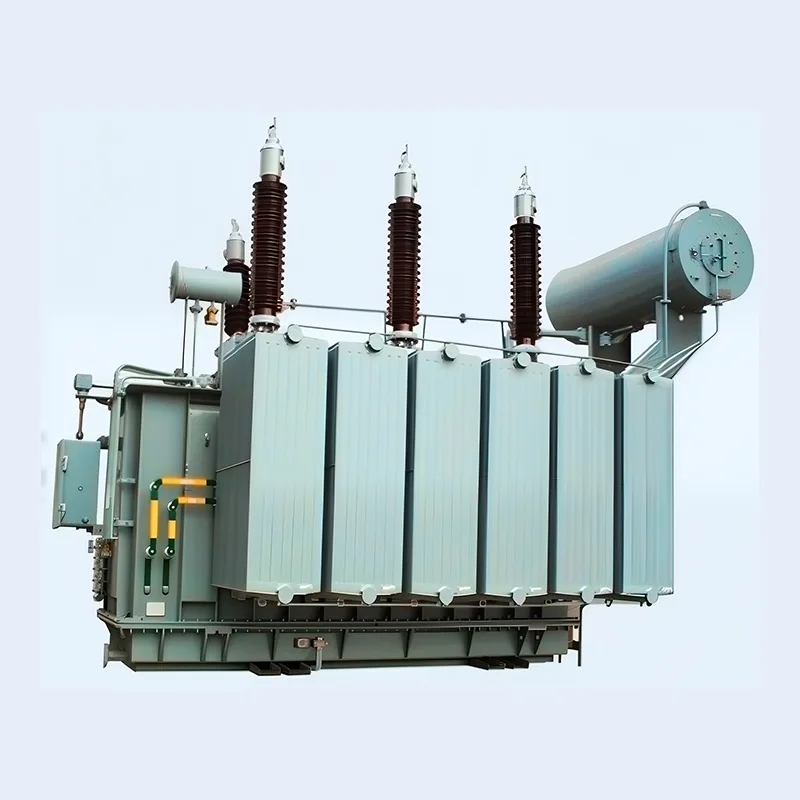

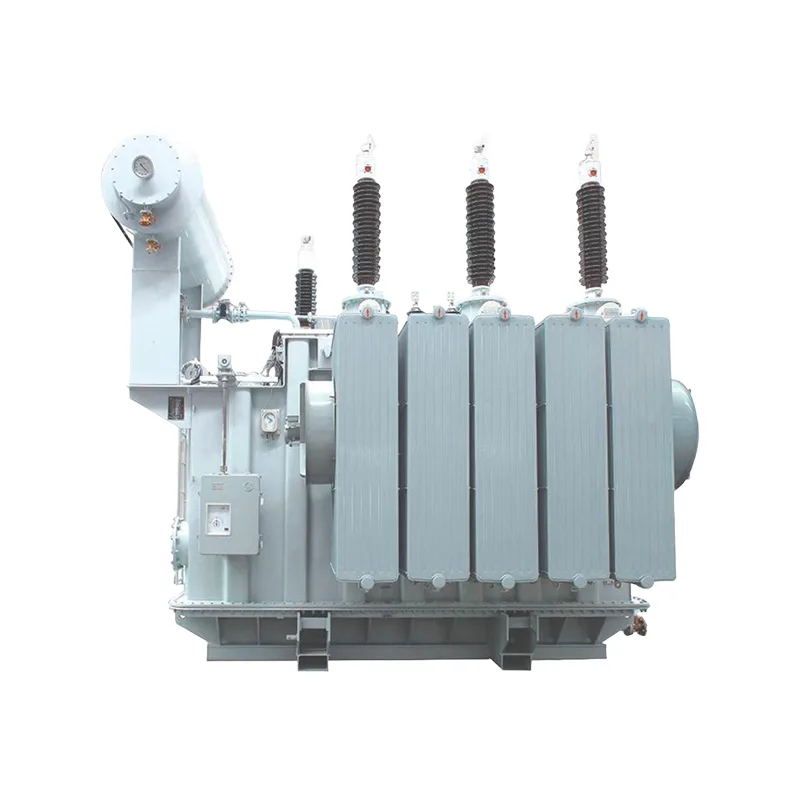

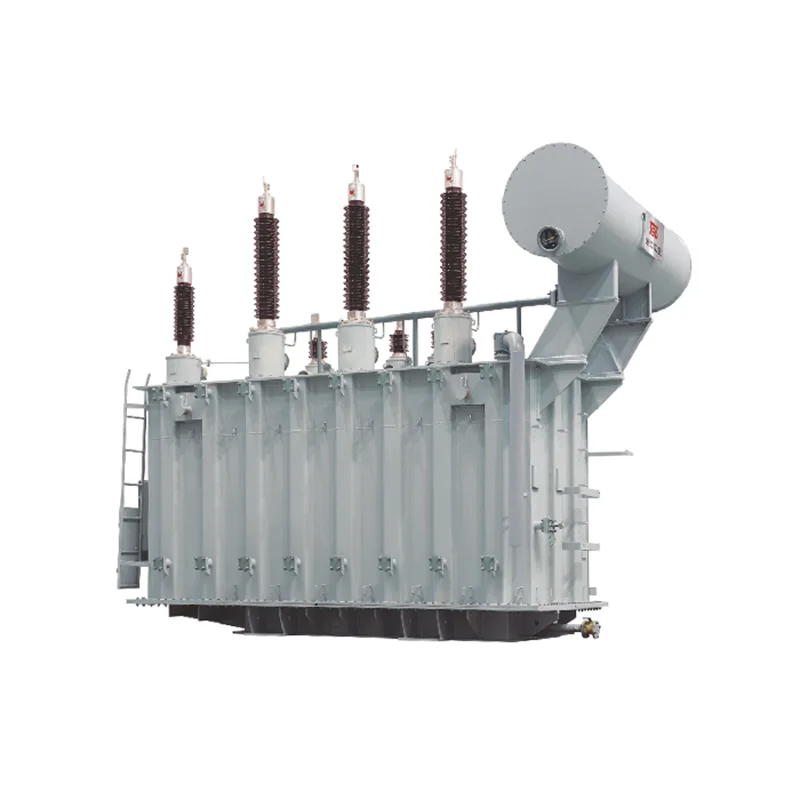

110KV olajba merített teljesítménytranszformátor

A Dahu Electric professzionális gyártója és szállítója a 110KV olajba merülő teljesítménytranszformátoroknak Kínában. Ez a termék rendkívül stabil, költséghatékony és megbízható teljesítményű, és alkalmas erőművekhez, alállomásokhoz, valamint nagy ipari, bányászati és petrolkémiai vállalkozásokhoz.

Kérdés küldése

termékleírás

Termék részletek

1. Nagynyomású transzformátor, használja a japán Toshiba elemző szoftvert és cégünk egyedi számítási és érvényesítési eljárásait. A termék teljesítményének biztosítása érdekében megtervezzük és teszteljük a 110KV-os olajba merített teljesítménytranszformátor magot, tekercset, a gép testét, az ólomhuzalt, az olajtartályt és a gép egyéb részeit.

2. Az SSZ11-40000/110 termékünk megfelelt az Országos Transzformátor Minőségfelügyeleti és Ellenőrző Központ rövidzárlati teherbírásának és minden rutin típusvizsgálatának.

3. Ez a termék a stabilitás, a gazdaságosság, a megbízhatóság és a környezetvédelem jellemzőivel rendelkezik, és alkalmas erőművekhez, alállomásokhoz és nagy ipari, bányászati és petrolkémiai vállalkozásokhoz.

A termék előnyei

1 、 A teljesen lezárt és szigetelt szerkezet garantálja a személy biztonságát.

2. Gazdaságos és hatékony a hálózati veszteség és a működési költségek csökkentése érdekében.

A 3、110KV olajba merített teljesítménytranszformátor nem csak gyűrűs hálózathoz, hanem terminálhoz is használható.

4, Alacsony veszteség, alacsony zajszint, kiváló teljesítmény.

5 、 Alacsony hőmérséklet, túlterhelési képesség.

6、 A Transformer speciális szerkezetet alkalmaz, és kiemelkedő előnyei a kiváló minőség.

Műszaki paraméter

6300kVA~120000kVA két tekercses transzformátor NVTC-vel

Névleges kapacitás (kVA)	Névleges feszültség és megcsapolási tartomány			Vektor csoport	No-loa rossz áram (%)	Impedancia feszültség (%)	Üresjárati veszteségek (kW)	A terhelési veszteségekről (kW)
Névleges kapacitás (kVA)	Magas vokage	Koppintási tartomány	Alacsony feszültség	Vektor csoport	No-loa rossz áram (%)	Impedancia feszültség (%)	Üresjárati veszteségek (kW)	A terhelési veszteségekről (kW)
6300	110,121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA három tekercses transzformátor NVTC-vel

Névleges kapacitás (kVA)	Névleges feszültség és megcsapolási tartomány			Vektor grOA	No-lond áramlat (%)	Impedancia feszültség (%)		Terhelés nélkül veszteség (kW)	Terhelésre veszteség (kW)
Névleges kapacitás (kVA)	Magas feszültség	Közepes feszültség	Alacsony feszültség	Vektor grOA	No-lond áramlat (%)	Lépj fel	Lelép	Terhelés nélkül veszteség (kW)	Terhelésre veszteség (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA két tekercses transzformátor OLTC-vel

Névleges kapacitás (kVA)	Névleges feszültség és megcsapolási tartomány			Vektor csoport	No-oad áram (%)	Impedancia feszültség (%)	Veszteségmentes veszteségek (kW)		A terhelési veszteségekről (kW)
	Highveitage	Koppintási tartomány	Alacsony feszültség0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA három tekercses transzformátor OLTC-vel

Névleges kapacitás (kVA)	Névleges feszültség és megcsapolási tartomány			Vektor csoport	Terhelés nélkül jelenlegi (%)	Impedancia feszültség (%)	Terhelés nélkül veszteség (kW)	Terhelésre veszteség (kW)
Névleges kapacitás (kVA)	Highvcitage	Közepes feszültség	Alacsony feszültség	Vektor csoport	Terhelés nélkül jelenlegi (%)	Impedancia feszültség (%)	Terhelés nélkül veszteség (kW)	Terhelésre veszteség (kW)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV:17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
