Miért fontosak a feszültségtranszformátorok az energiaellátó rendszerek számára?

Az elektromos rendszerekben a pontos mérés és a biztonságos üzemeltetés a legfontosabb. Legyen szó nyilvános villamosenergia-hálózatokról, ipari parkokról vagy kereskedelmi létesítményekről, a feszültségszintek pontos ellenőrzése nélkülözhetetlen.Feszültség transzformátorok, más néven potenciális transzformátorok (PT) alapvető szerepet játszanak ebben a folyamatban.Zhejiang Dahu Electric Co., Ltd.egy elismert professzionális gyártó, amely kiváló minőségű 0,5 kV és 35 kV közötti feszültségtranszformátorok tervezésével és gyártásával foglalkozik. Az elektromos gyártási képességeiről híres Yueqing város Xiangyang ipari zónájában található Dahu Electric előnyös földrajzi elhelyezkedése, fejlett technológiája és szigorú minőségirányítási rendszere révén megbízható, hatékony és tartós termékeket biztosít.

A feszültségtranszformátorok megértése

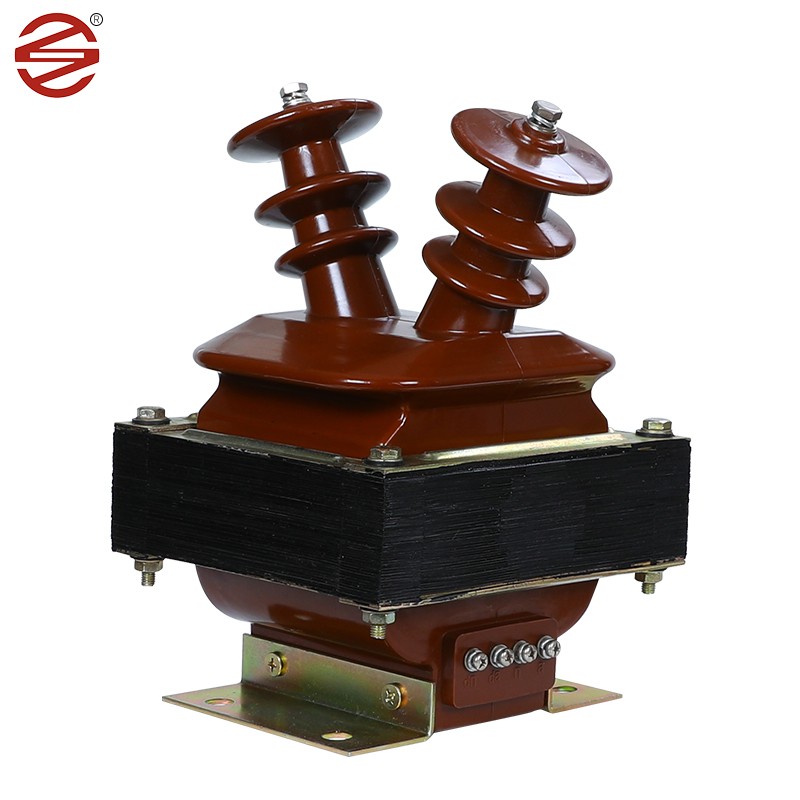

A feszültség transzformátoregy műszertranszformátor, amelyet a nagyfeszültségű primer feszültség szabványos, alacsonyabb és biztonságosabb szekunder feszültségre való csökkentésére terveztek. Ez a szekunder feszültség jellemzően 110 V vagy 120 V, amely könnyen és biztonságosan kezelhető mérőműszerekkel, védőrelékkel, energiamérőkkel. A feszültségtranszformátor elsődleges funkciója nem az erőátvitel, hanem a nagyfeszültségű hullámformák pontos ábrázolása a mérés és a védelem érdekében. A mérő- és vezérlőáramkör nagyfeszültségű vezetékektől való leválasztásával a feszültségtranszformátorok biztosítják a személyzet és a berendezések biztonságát.

A feszültségtranszformátorok főbb alkalmazásai

Villamosenergia mérés: Pontosan méri a villamosenergia-fogyasztást a számlázáshoz és a felügyelethez közüzemi és ipari alkalmazásokban.

Rendszervédelem: Feszültségjeleket ad a védőreléknek, hogy megszakítókat indítsanak el olyan hibák esetén, mint a túlfeszültség, az alacsony feszültség vagy a testzárlat.

Áramellátás minőségének felügyelete: Figyeli a feszültségszinteket, a feszültségeséseket, a duzzadásokat és a harmonikus torzulásokat az energiaellátó rendszerekben.

Generátor szinkronizálás: Biztosítja a megfelelő szinkronizálást a generátorok és a hálózat között a feszültség amplitúdójának és a fázisszögnek az összehangolásával.

Feszültségszabályozás: Visszajelzést ad az automatikus feszültségszabályozó rendszerek számára.

Miért válassz minket?

A Dahu ragaszkodik a „technológia-vezérelt, emberközpontú” üzleti filozófiához, és elkötelezett a kiválóság iránt. Ez a filozófia ösztönzi a folyamatos innovációt és a legmagasabb minőség-ellenőrzési szabványok betartását.

Kiváló termékminőség: A Dahu a termékminőséget a vállalat éltető elemének tekinti, fejlett hazai gyártóberendezéseket alkalmaz, és átfogó irányítási rendszert hoz létre a teljes gyártási folyamat során.

Erős K+F képességek és innováció: A Dahu lépést tart a korral, termékeit úgy tervezi, hogy alkalmazkodjanak a folyamatosan változó piaci igényekhez és a technológiai fejlődéshez.

Széles feszültségtartomány: A 0,5 kV-tól 35 kV-ig terjedő transzformátorok gyártásában szerzett tapasztalatait kihasználva a Dahu az alkalmazások széles skálájára kínál megoldásokat, az alacsony feszültségű elosztástól a középfeszültségű szekunder átvitelig.

Biztonságos és hatékony: Minden feszültségtranszformátort a nemzetközi biztonsági és hatékonysági szabványoknak megfelelően terveztek, biztosítva a megbízható működést kritikus környezetben.

Feszültségtranszformátor GYIK (Gyakran Ismételt Kérdések)

1. Mi a különbség a feszültségtranszformátor (VT) és az áramváltó (CT) között?

Bár mindkettő műszertranszformátor, alapvetően eltérő célokat szolgálnak. Az áramtranszformátort úgy tervezték, hogy a nagy primer áramot biztonságos, mérhető szekunder árammá csökkentse, jellemzően 5A vagy 1A. Primer tekercse sorba van kötve az áramkörrel. Ezzel szemben a feszültségtranszformátort úgy tervezték, hogy a magas primer feszültséget biztonságos, mérhető szekunder feszültségre, általában 110 V-ra vagy 120 V-ra csökkentse. A primer tekercs párhuzamosan van csatlakoztatva a fázison és a nullán vagy a földön. Lényegében a CT-k az áramot, a VT-k pedig a feszültséget mérik. A rendszer biztonsága és pontossága szempontjából kritikus fontosságú, hogy a megfelelő transzformátort a rendeltetésszerű alkalmazásnak megfelelően használják.

2. Használható-e feszültség-transzformátor mérésre és védelemre is ugyanabban az egységben?

Igen, sok modern feszültségtranszformátort több másodlagos maggal vagy tekercseléssel terveztek, hogy mindkét funkciót egyszerre szolgálják ki. Például egyetlen VT-nek lehet egy magtekercse a nagy pontosság érdekében (pl. 0.5-ös osztály), amely a bevétel mérésére szolgál, és egy külön magtekercs a nagyobb terhelési kapacitás érdekében (például 3P osztály), amely a védőrelék táplálására szolgál. Ez a kétfunkciós kialakítás helytakarékos és költséghatékony kompakt kapcsolóberendezésekbe történő beépítéshez. Kulcsfontosságú, hogy ellenőrizze a transzformátor adattábláját és adatlapját, hogy megbizonyosodjon az egyes tekercseknél elérhető pontossági osztályokról és névleges kimenetekről.

3. Melyek azok a kritikus tényezők, amelyeket figyelembe kell venni a feszültségtranszformátor kiválasztásakor egy adott alkalmazáshoz?

A megfelelő feszültségtranszformátor kiválasztása számos kulcsparaméter alapos elemzését igényli. Először is, a rendszer feszültsége: A transzformátor névleges primer feszültségének meg kell egyeznie a rendszer névleges üzemi feszültségével, vagy meg kell haladnia azt. Másodszor, az alkalmazás célja: Határozza meg, hogy mérésre (nagy pontosságot igényel, mint például 0,2 vagy 0,5) vagy védelemre (például 3P vagy 6P osztályokra van szükség). Harmadszor, a csatlakoztatott terhelés: Számítsa ki a szekunder áramkörre csatlakoztatott összes eszköz (mérők, relék) teljes VA fogyasztását; a VT névleges teljesítményének nagyobbnak kell lennie, mint ez a teljes terhelés, hogy megőrizze pontosságát. Negyedszer, a telepítési környezet: Döntse el, hogy beltéri (száraz, tiszta) vagy kültéri (időjárásálló) modellre van szükség, figyelembe véve az olyan tényezőket, mint a páratartalom, a szennyezés és a környezeti hőmérséklet. Végül győződjön meg arról, hogy a szigetelési szint (teljesítmény-frekvencia és impulzusálló feszültség) megfelel a rendszer hibaszintjének és túlfeszültség-feltételeinek.
