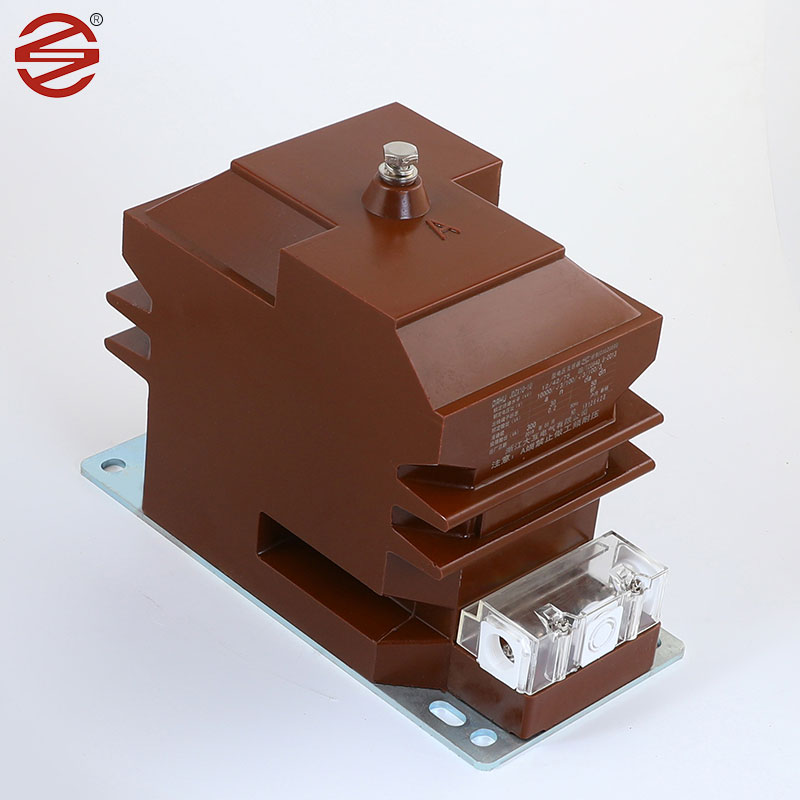

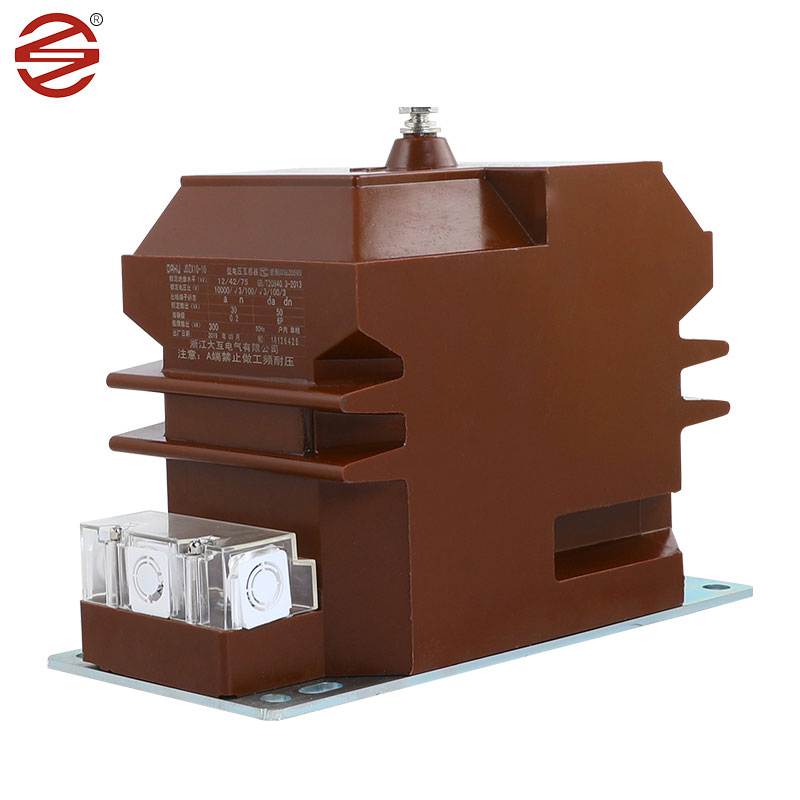

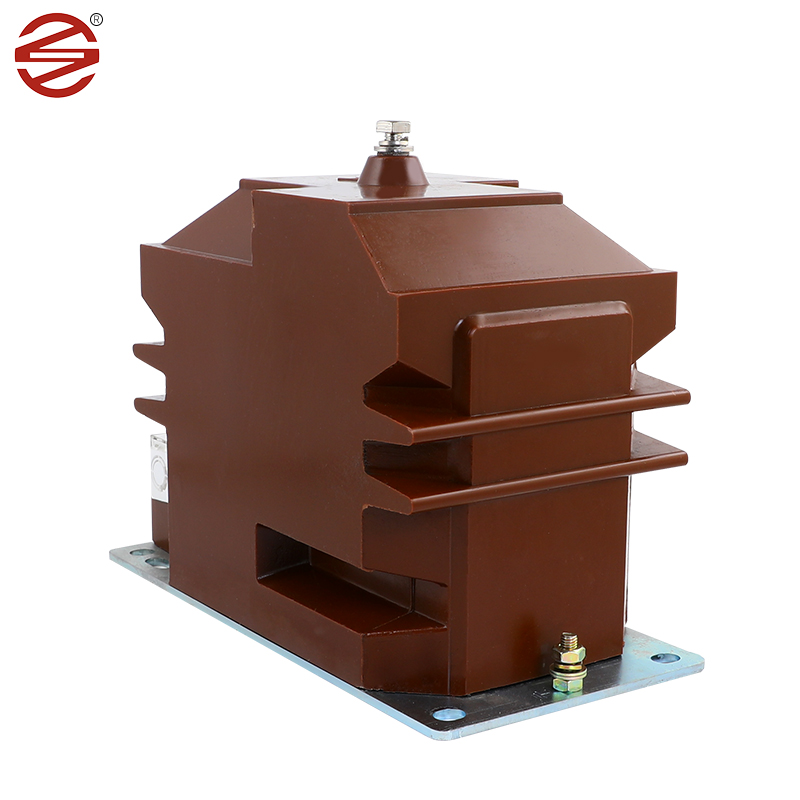

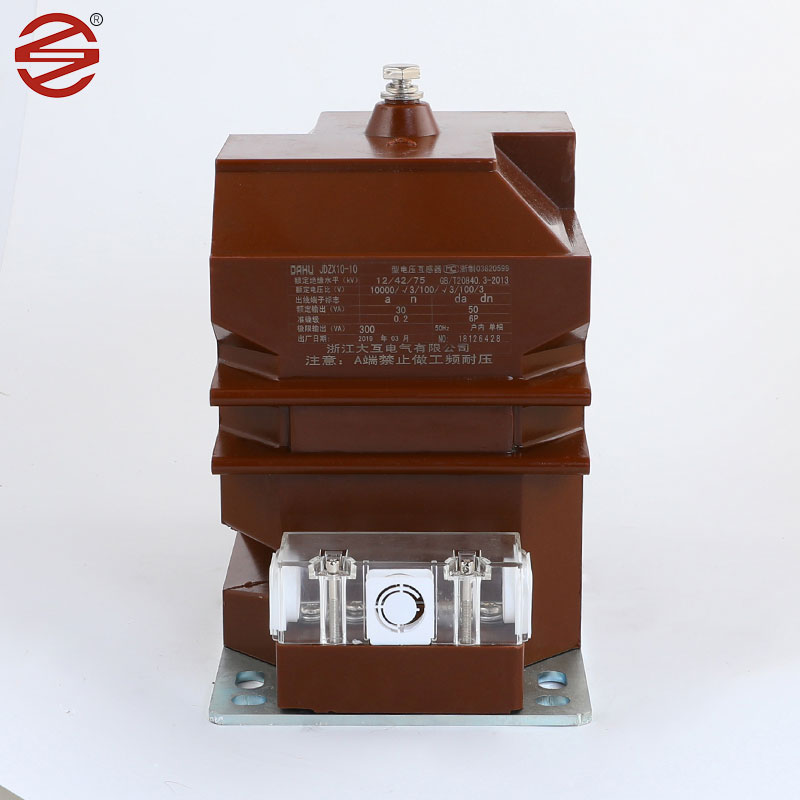

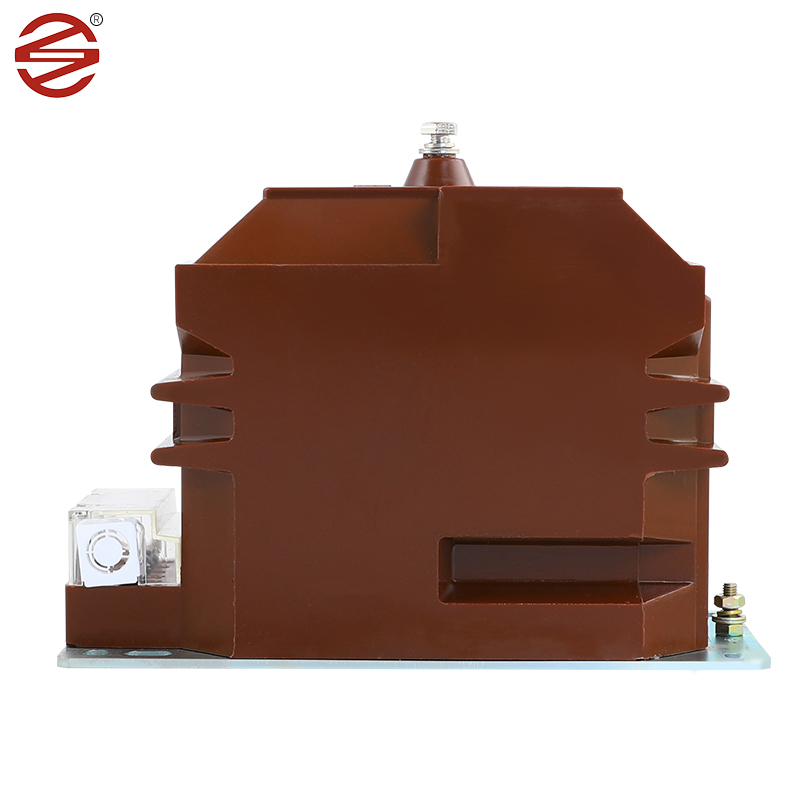

Beltéri feszültség -transzformátor

A Dahu Electric által készített beltéri feszültség-transzformátor nélkülözhetetlen alkatrész a beltéri kapcsolószekrényekben, amelyek gerincét szolgálják az áramméréshez, az elektromos energiafigyeléshez és a védő relékhez mind az egyfázisú, mind a háromfázisú AC rendszerek között. Robusztus kialakítása és pontos funkcionalitása nélkülözhetetlen eleme az elektromos műveletek biztonságának és hatékonyságának biztosításában.

Kérdés küldése

termékleírás

Hidegen hengerelt szilícium acéllemezek: A beltéri feszültség-transzformátor általában a hidegen hengerelt szilícium acéllemezeket használja. Ezek az anyagok hidegen hengereltek és kiváló mágneses tulajdonságokkal rendelkeznek, mint például a nagy permeabilitás és az alacsony magvesztés, ami ideálissá teszi őket a jelenlegi transzformátorokhoz. Ha a hideg hengerelt szilícium acéllemezt alapanyagként használja, a jelenlegi transzformátor elérheti a hatékony energiaátadást, ezáltal javítva a rendszer hatékonyságát. Más anyagokkal összehasonlítva a hidegen hengerelt szilícium acéllemezek alacsonyabb hiszterézishurkokkal és mágnesezési veszteségekkel rendelkeznek, ami kevesebb energiát és alacsonyabb energiafogyasztást jelent.

Epoxi gyanta: Az epoxi gyanta kiváló dielektromos tulajdonságokkal és mechanikai szilárdsággal rendelkezik, az első választás a beltéri feszültség transzformátor szigetelő anyagának. Az epoxi öntvények megbízható szigetelést biztosítanak, amely megóvja a belső alkatrészeket az elektromos bontástól és a környezeti tényezőktől.

Réz: A rézvezetékeket általában a beltéri feszültség -transzformátor tekercseihez használják. Ezek az anyagok nagy elektromos vezetőképességet és mechanikai tartósságot kínálnak, lehetővé téve az áramjelek hatékony átvitelét, miközben ellenállnak a működési feszültségeknek.

Anyag (epoxi gyanta): A beltéri feszültség -transzformátor epoxi gyantából készült házak használata, amelyek kiváló szigetelési tulajdonságokkal rendelkeznek, és megakadályozhatják az áramot vagy a feszültség átkelőt a biztonságos áramkör működéséhez. Ez ellenáll a magas hőmérsékletnek és a korróziónak, és jó tömítést mutat a vízálló és a nedvességálló képességek számára. Az epoxi-transzformátorok könnyebbek és könnyebben telepíthetők és karbantarthatók az olajkimerált transzformátorokhoz képest.

Termék fölénye

A csavarok és az alsó lemez termékbemarlása eléri a 8um/percet, ami inkább nedvességálló és rozsdamentes. A fény a jobb.

1.	Alkalmazás	Mérés
2.	Telepítés	Beltéri.
3.	Szigetelés	Leadott gyanta
4.	Beír	Feszültség indukció
5.	Építés	Száraz típusú epoxi gyanta öntvény
6.	Fázis száma	Singe fázis (1 beállított = 3 nos.)
7.	Frekvencia	50 Hz
8.	Szerelvényre szerelt	A portál szerkezetének támogatása
9.	Rendszer elsődleges névleges feszültség	11 kV (fázis és fázis)
10.	Rendszer elsődleges maximális feszültség	12 kV (fázis és fázis)
11.	Rendszeres földláncok	Hatékonyan földelt
12.	Alapszigetelés (impulzus ellenáll Feszültség)	75 kV
13.	Teljesítményfrekvenciás feszültség	28 kV
14.	Az elsődleges tekercs semleges vége közvetlen kapcsolat a földhöz	Szigetelve, hogy ellenálljon a 10 kV -nak Alacsony frekvenciateszt.
15.	A másodlagos tekercs típusa	Egyetlen kanyargós
16.	Átalakulási arány	11 kV/3/0,11 kV/v3
17.	Kúszási távolság	25 mm/kV (minimum)
18.	Minősített másodlagos terhek	7,5-10 VA
19.	Feszültségkorlátozási tényező	1,2 folyamatos és 1,5 30 másodpercig
20.	Pontossági osztály	0,2 a méréshez.
21.	Standard	Tervezés, gyártás, tesztelés, telepítés és A teljesítménynek a legújabbnak felel meg Az IEC 61869-1 és IEC 61869-3 kiadásai.
