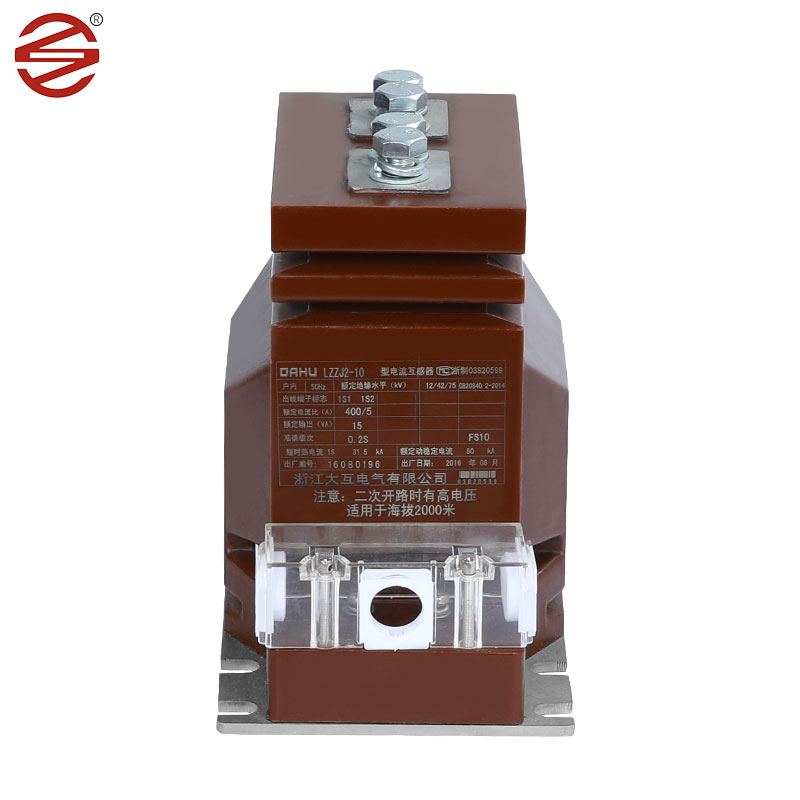

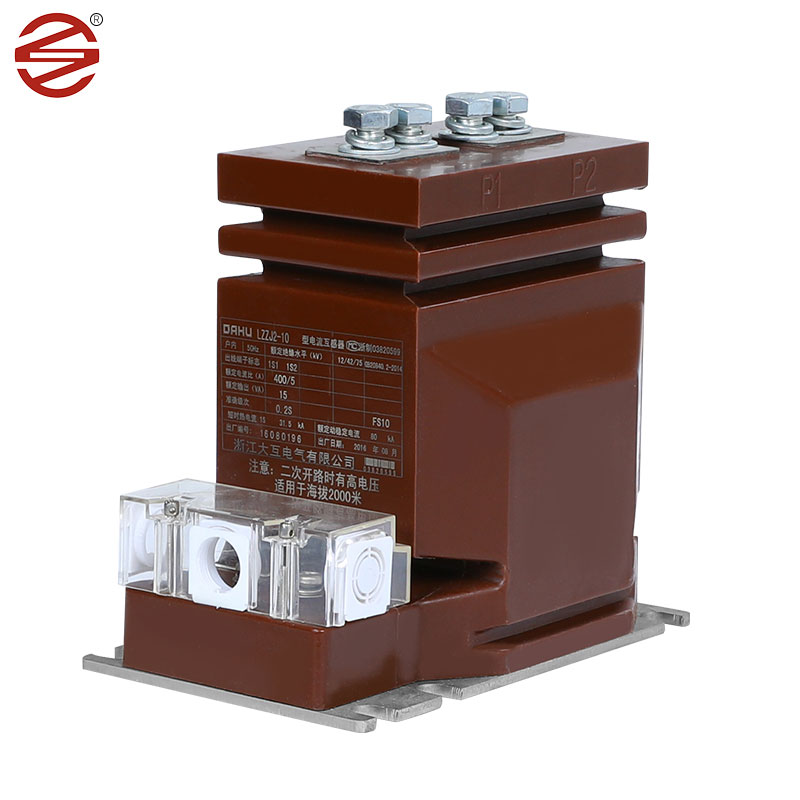

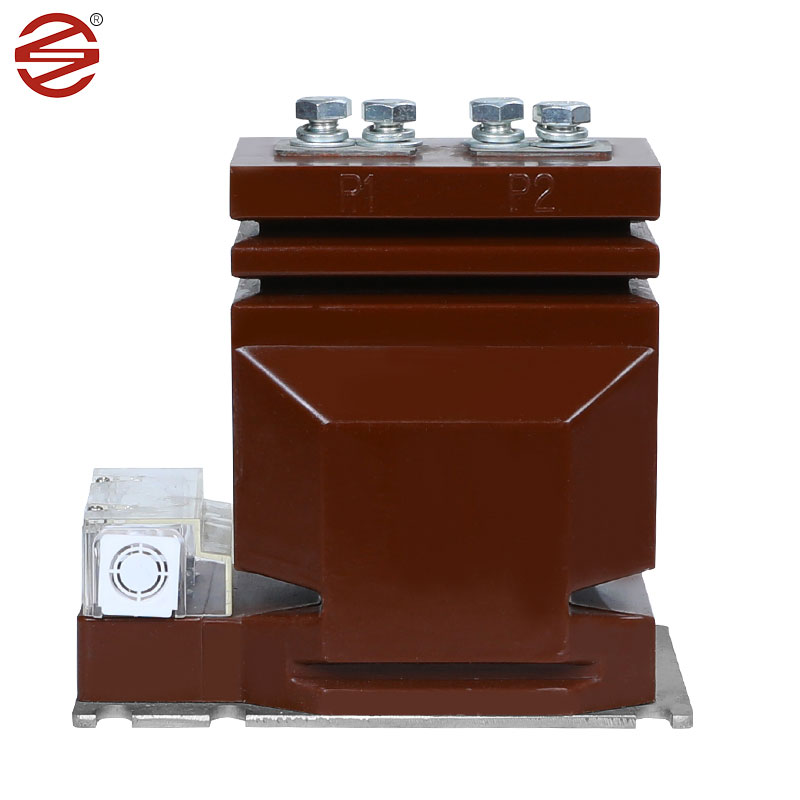

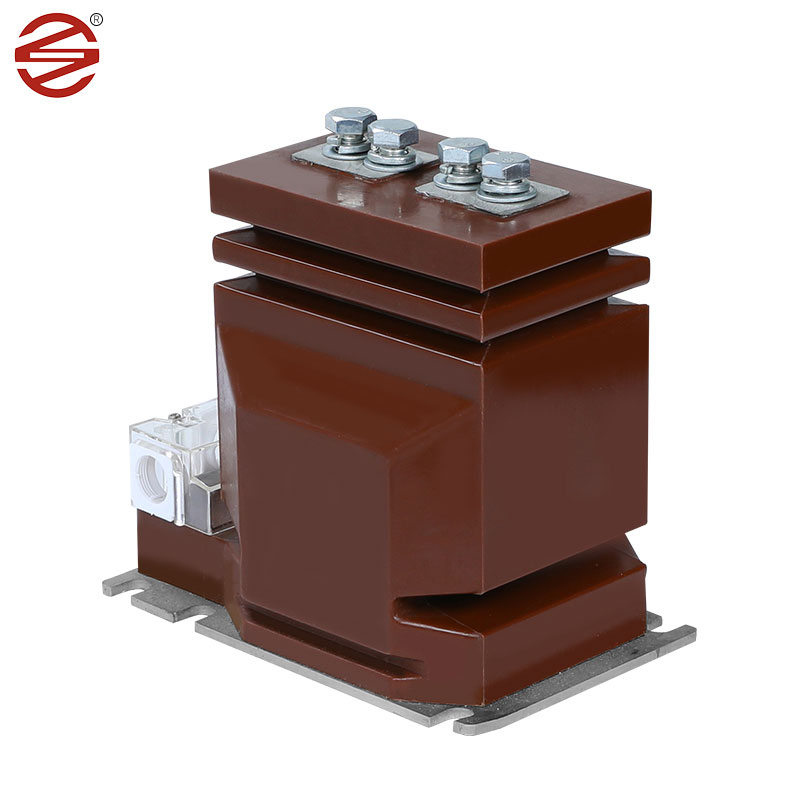

Elektromos 11kv-os áramváltó

A Dahu Electric 11kv áramváltó kulcsszerepet játszik a beltéri kapcsolószekrényekben, hatékony megoldást biztosítva az egyfázisú és háromfázisú váltakozó áramú rendszerek áramméréséhez, elektromos energia felügyeletéhez és védőrelékhez. Ezek a rendszerek zökkenőmentesen működnek 50 Hz-es vagy 60 Hz-es frekvencián, és megfelelnek a 12 kV-ig terjedő berendezések feszültségére vonatkozó elektromos követelmények széles skálájának.

Kérdés küldése

termékleírás

Hidegen hengerelt szilícium acéllemezek: A Dahu Electric 11kv áramtranszformátor általában hidegen hengerelt szilícium acéllemezeket használ a maghoz. Ezek az anyagok hidegen hengereltek és kiváló mágneses tulajdonságokkal rendelkeznek, mint például a nagy permeabilitás és az alacsony magveszteség, ami ideálissá teszi őket áramváltókhoz. A hidegen hengerelt szilícium acéllemez maganyagként való felhasználásával az áramváltó hatékony energiaátvitelt érhet el, ezáltal javítva a rendszer hatékonyságát. Más anyagokhoz képest a hidegen hengerelt szilícium acéllemezek alacsonyabb hiszterézishurokkal és mágnesezési veszteséggel rendelkeznek, ami kevesebb energiapazarlást és kisebb energiafogyasztást jelent. Ezért az ezt az anyagot használó áramváltó csökkentheti a rendszer működési költségeit és meghosszabbíthatja a berendezés élettartamát. Általánosságban elmondható, hogy a hidegen hengerelt szilikon acéllemezek fontos szerepet játszanak az energiaellátó rendszerekben, megbízható támogatást nyújtva az energiaátvitelhez és a teljesítményméréshez.

Epoxigyanta: Az epoxigyanta kiváló dielektromos tulajdonságokkal és mechanikai szilárdsággal rendelkezik, a 11 kV-os áramváltó szigetelőanyag első számú választása. Az epoxi öntvények megbízható szigetelést biztosítanak, amely megvédi a belső alkatrészeket az elektromos meghibásodásoktól és a környezeti tényezőktől.

Réz: A rézvezetőket jellemzően 11 kV-os áramváltók tekercselésére használják. Ezek az anyagok nagy elektromos vezetőképességgel és mechanikai tartóssággal rendelkeznek, lehetővé téve az áramjelek hatékony továbbítását, miközben ellenállnak a működési feszültségeknek.

Anyag (epoxigyanta): A 11 kV-os áramváltók epoxigyanta burkolatokban vannak elhelyezve. Az epoxigyanta kiváló szigetelő tulajdonságokkal rendelkezik, hatékonyan megakadályozza az áram vagy feszültség keresztezését, hogy biztosítsa az áramkör biztonságos működését.

Magas hőmérséklet-állósággal rendelkezik, és képes alkalmazkodni a magas hőmérsékletű környezetben fennálló munkakövetelményekhez. Jó korrózióállósággal rendelkezik, ellenáll bizonyos vegyi anyagok eróziójának, és meghosszabbítja a transzformátor élettartamát.

Jó tömítőképességgel rendelkezik, így az epoxi transzformátor általában jó vízálló és nedvességálló, és nedves környezetben is használható. A hagyományos olajbemerített transzformátorokhoz képest az epoxi transzformátorok általában könnyebbek, és könnyen telepíthetők és karbantarthatók. .

Dahu elektromos 11kv áramváltó paraméter

1.	Alkalmazás	Mérés
2	Telepítés	Beltéri
3.	Építkezés	Száraz típusú epoxigyanta öntvény
4	Szigetelés	Öntött gyanta
5.	Fázis száma	Egyetlen
6.	Névleges frekvencia	50 Hz
7.	Rendszer elsődleges névleges feszültsége	11 kV fázisról fázisra
8.	Maximális rendszerfeszültség	12 kV fázisról fázisra
9.	Rendszerföldelés	Hatékonyan földelt
10.	Alap szigetelési szint (1,2/50 μ mp.	75 KV
11.	Teljesítmény-frekvencia-ellenállási feszültség (1 perc 50 Hz)	28 KV
12. 13.	Hányados: 11 kV-os adagoló Elsődleges	10-20/5A Egyszeres tekercselés
14.	Másodlagos	Egyszeres tekercselés
15.	Pontossági osztály	0,2/0,25 a méréshez
16.	Teher a) a méréshez	7,5-10 VA
17.	Rövid idejű aktuális értékelés	Minimum 10 kA 1 másodpercig
18.	Extended Current Rating	A névleges áram 120%-a
19.	Over Current Rating	<10A
20.	Kúszótávolság	25 mm/KV (minimum
21.	Alapértelmezett	Tervezés, gyártás, tesztelés, telepítés és a Teljesítménynek összhangban kell lennie az IBC 61869-1 &IEC legújabb kiadásai 61869-2
