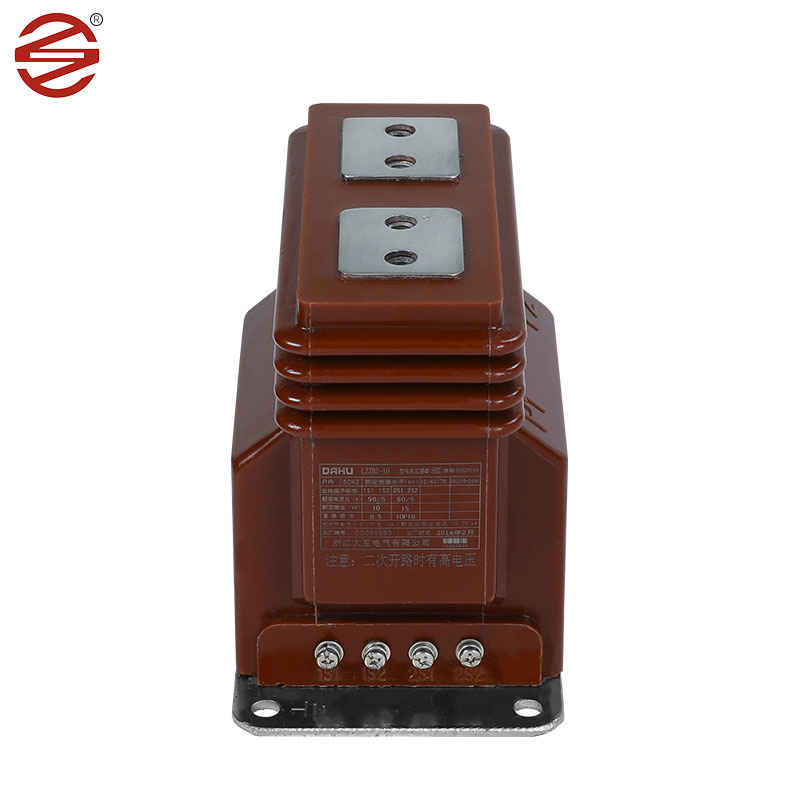

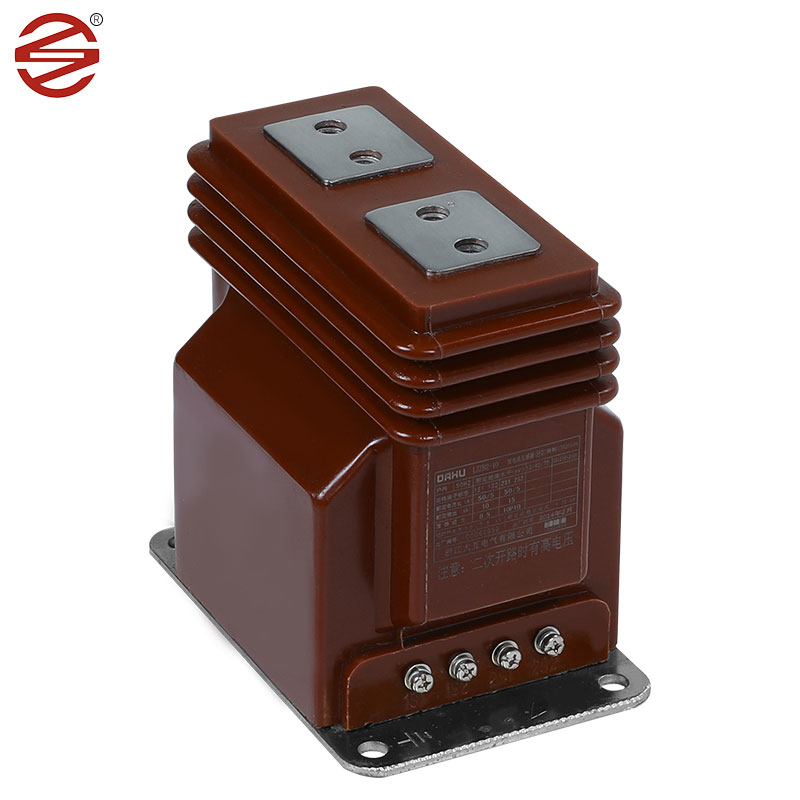

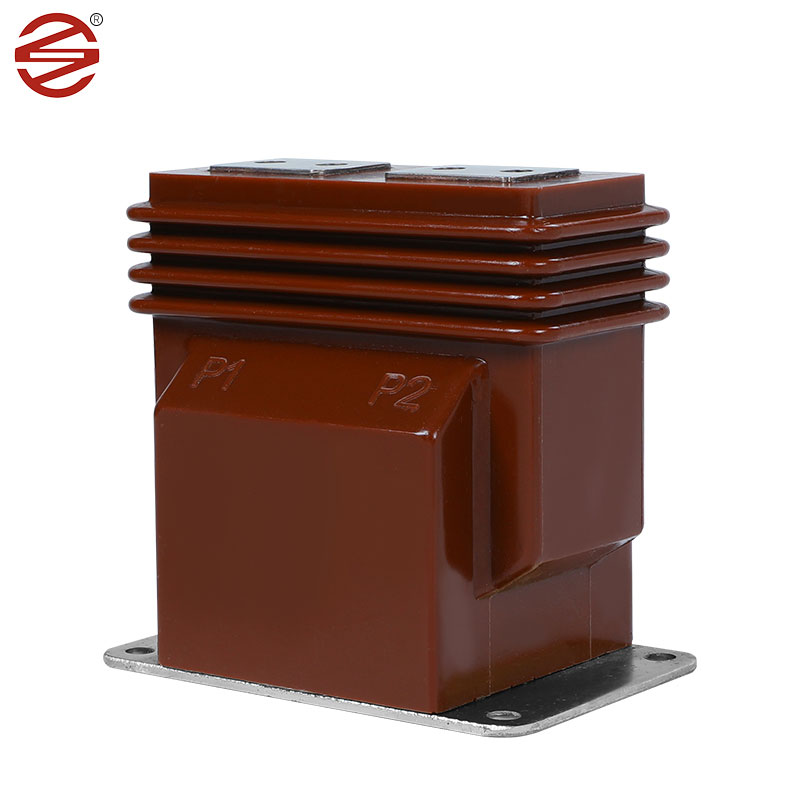

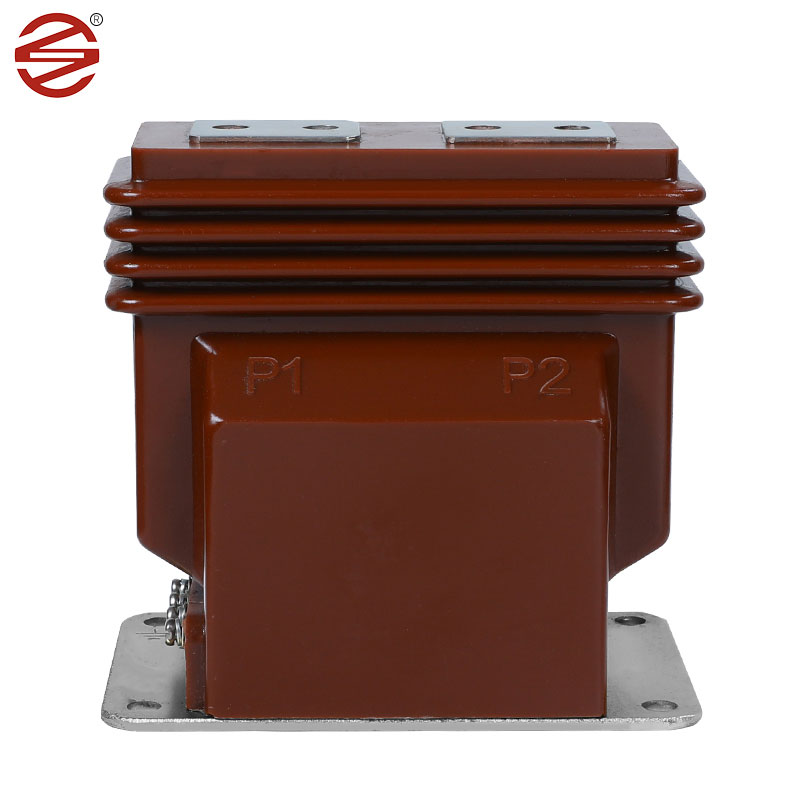

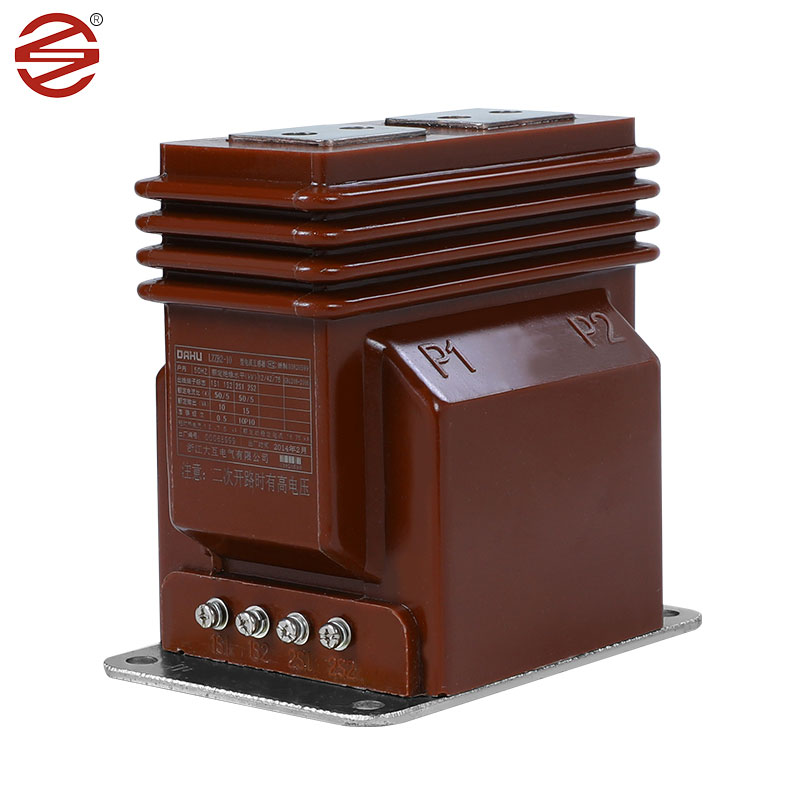

Elektromos 10kv-os áramváltó

Az elektromos 10kv-os áramváltó kulcsszerepet játszik a beltéri kapcsolószekrényekben, robusztus megoldásokat kínálva az áramméréshez, az elektromos energia felügyeletéhez és a védőreléhez mind egyfázisú, mind háromfázisú váltakozó áramú rendszerekben. Ezek a rendszerek zökkenőmentesen működnek akár 50 Hz-es vagy 60 Hz-es frekvencián, és az elektromos igények széles skáláját elégítik ki, akár 12 kV-os berendezések feszültségével.

Kérdés küldése

termékleírás

Hidegen hengerelt szilícium acéllemezek: A 10 kV-os áramváltók általában hidegen hengerelt szilícium acéllemezeket használnak a maghoz. Ezek az anyagok kiváló mágneses tulajdonságokkal rendelkeznek, mint például a nagy permeabilitás és az alacsony magveszteség, ami hatékony energiaátvitelt és minimális teljesítménydisszipációt biztosít.

Epoxigyanta: Az epoxigyanta a 10kV-os áramváltók kedvelt szigetelőanyaga kiváló dielektromos tulajdonságai és mechanikai szilárdsága miatt. Az epoxigyanta öntvény megbízható szigetelést biztosít, megvédi a belső alkatrészeket az elektromos meghibásodásoktól és a környezeti tényezőktől.

Réz: A rézvezetőket jellemzően 10 kV-os áramváltók tekercselésére használják. Ezek az anyagok nagy elektromos vezetőképességgel és mechanikai tartóssággal rendelkeznek, lehetővé téve az áramjelek hatékony továbbítását, miközben ellenállnak a működési feszültségeknek.

Anyag (epoxigyanta): A 10 kV-os áramváltók epoxigyanta burkolatokban vannak elhelyezve. Az epoxigyanta kiváló szigetelési tulajdonságokkal rendelkezik, hatékonyan akadályozza meg az áram- vagy feszültségátlépést, hogy biztosítsa az áramkör biztonságos működését. Magas hőmérséklet-ellenállással rendelkezik, és képes alkalmazkodni a magas hőmérsékletű környezetben fennálló munkakövetelményekhez.

Jó korrózióállósággal rendelkezik, ellenáll bizonyos vegyi anyagok eróziójának, és meghosszabbítja a transzformátor élettartamát. Jó tömítőképességgel rendelkezik, így az epoxi transzformátor általában jó vízálló és nedvességálló, és nedves környezetben is használható. A hagyományos olajbemerített transzformátorokhoz képest az epoxi transzformátorok általában könnyebbek, és könnyen telepíthetők és karbantarthatók.

Elektromos 10kv áramváltó paraméter

1.	Alkalmazás	Mérés
2.	Telepítés	Beltéri.
3.	Építkezés	Száraz típusú epoxigyanta öntvény
4.	Szigetelés	Öntött gyanta
5.	Fázis száma	Egyetlen
6.	Névleges frekvencia	50 Hz
7.	Rendszer elsődleges névleges feszültsége	50 Hz
7.	Rendszer elsődleges névleges feszültsége	11 kV fázisról fázisra
8.	Maximális rendszerfeszültség	12 kV fázisról fázisra
9.	Rendszerföldelés	Hatékonyan földelt
10.	Alap szigetelési szint (1,2/50 μ mp)	75 KV
11.	Teljesítmény-frekvencia-ellenállási feszültség (1 perc 50 Hz).	28 KV
12. 13.	Hányados: 11 kV-os adagoló Elsődleges	10-20/5A Egyetlen tekercselés
14.	Másodlagos	Egyszeres tekercselés
15.	Pontossági osztály	0,2/0,2S a méréshez
16.	Teher: a) a méréshez	7,5-10 VA
17.	Rövid idejű aktuális értékelés	Minimum 10 kA 1 másodpercig.
18.	Kiterjesztett jelenlegi besorolás	A névleges áram 120%-a
19.	Over Current Rating	<10A
20.	Kúszótávolság	25 mm/KV (minimum)
21.	Alapértelmezett	Tervezés, gyártás, tesztelés, telepítés és a Teljesítménynek összhangban kell lennie az IEC 61869-1 és IEC legújabb kiadásai 61869-2.
