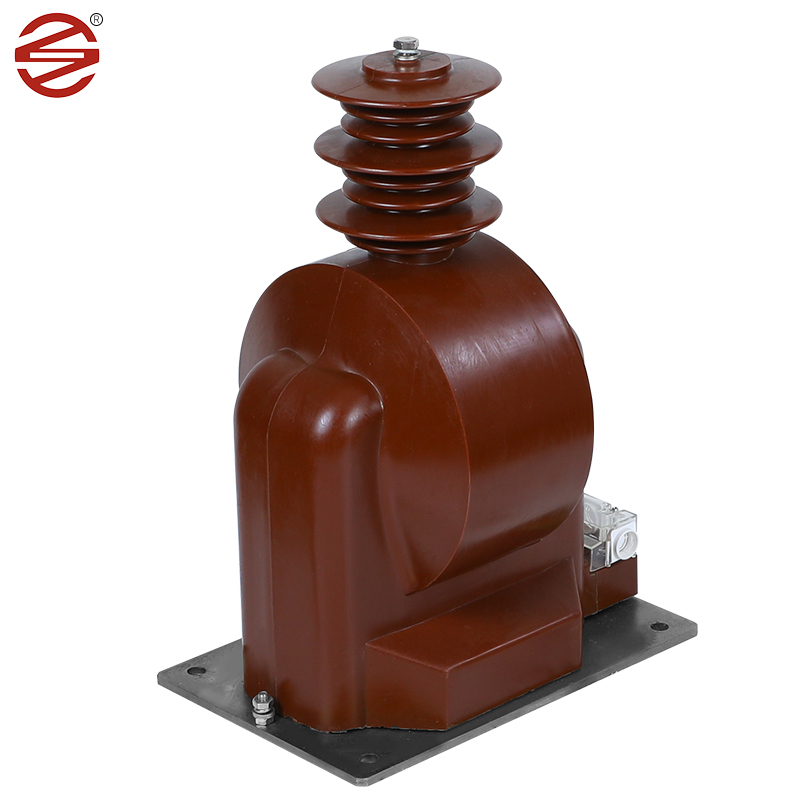

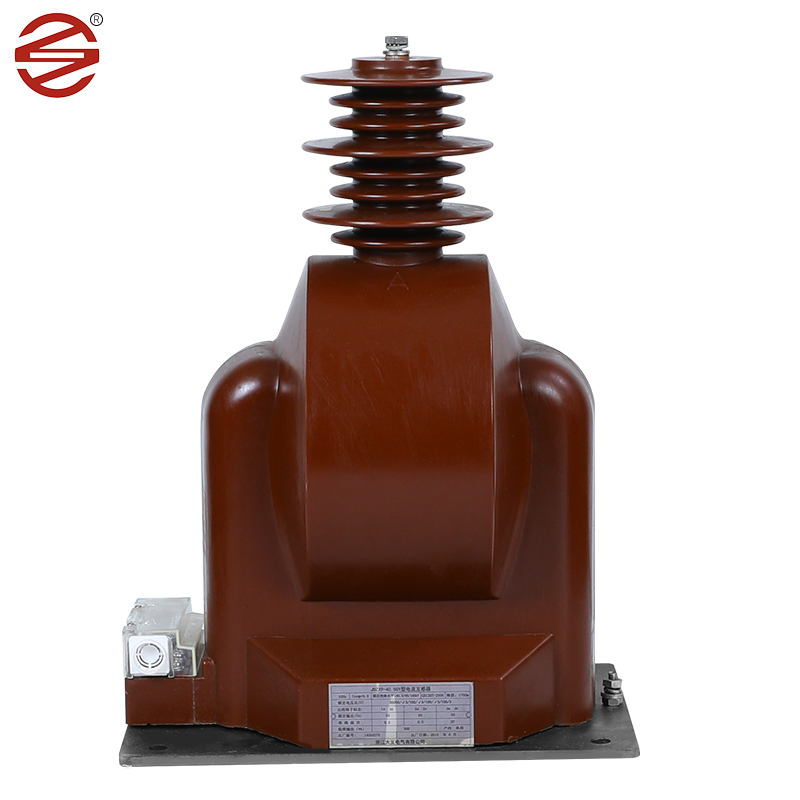

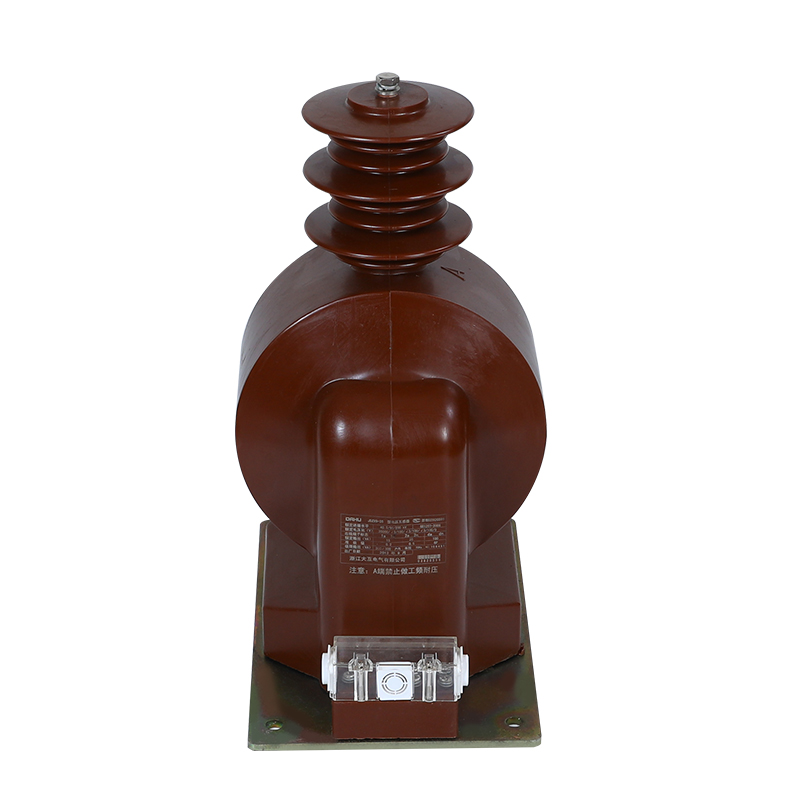

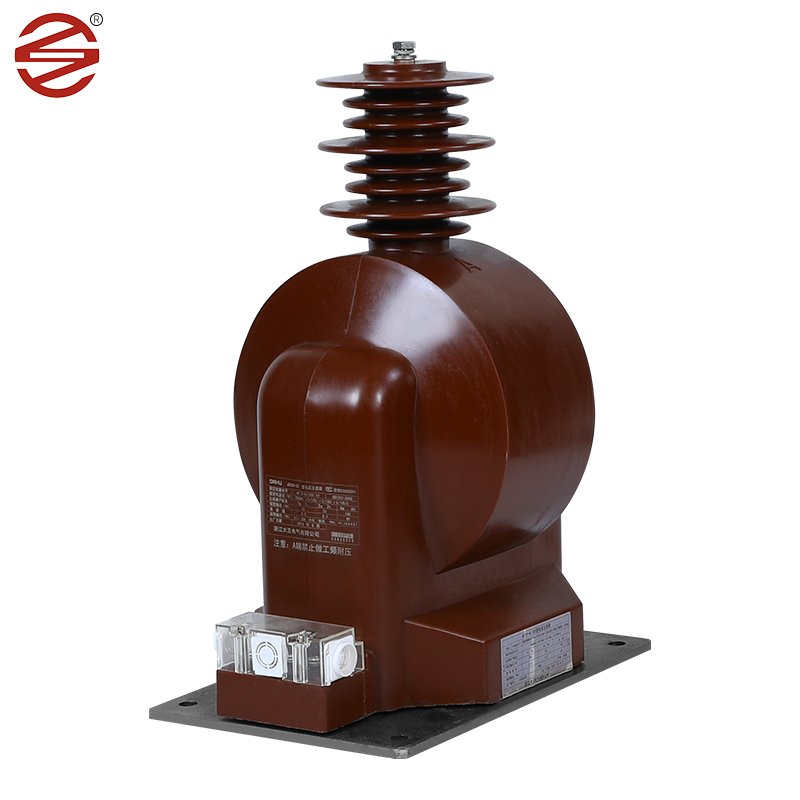

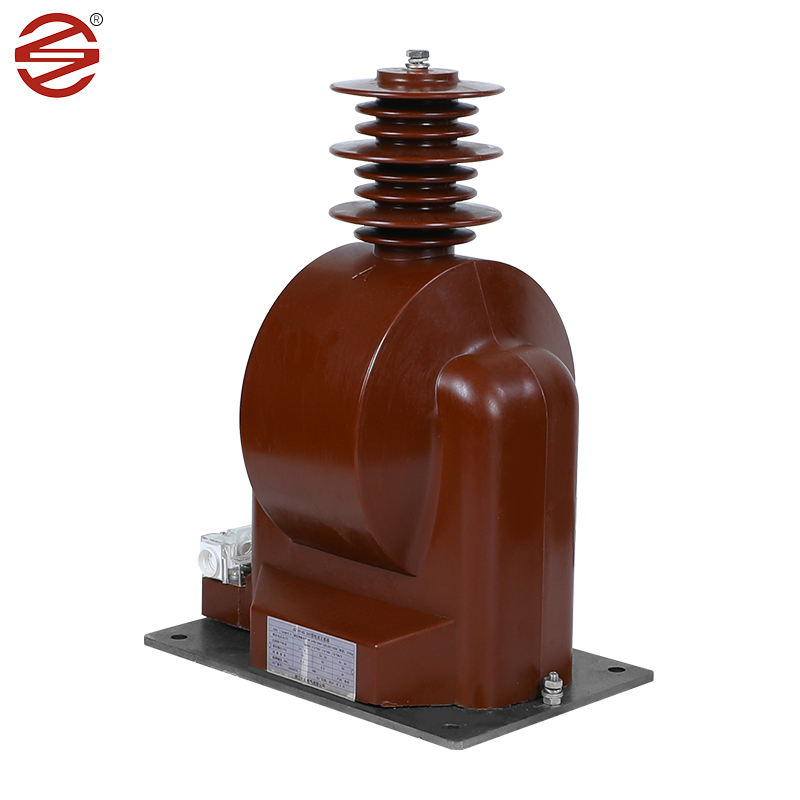

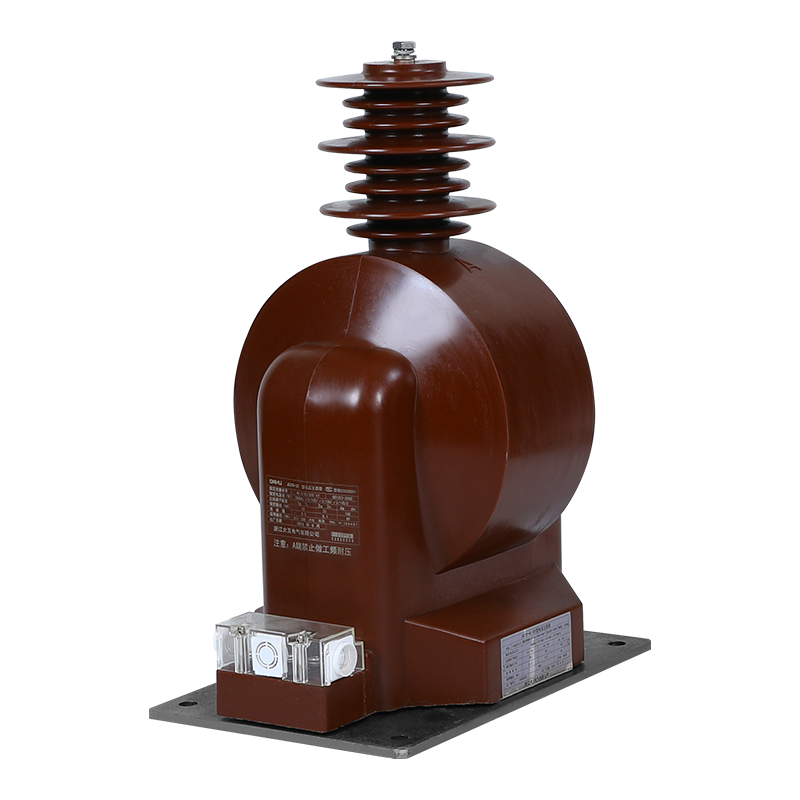

36 kV feszültség -transzformátor

A Dahu Electric által gyártott 36 kV -os feszültség -transzformátor alapvető elem a beltéri kapcsolószekrényekben, amely döntő szerepet játszik a modern elektromos rendszerekben. Nem csak a feszültséget méri, hanem olyan fontos feladatokat is elvégez, mint például az elektromos energiafigyelés, és biztosítja a védő relék zökkenőmentes működését mind az egyfázisú, mind a háromfázisú AC rendszerekben.

Kérdés küldése

termékleírás

Termék Bevezetés

Hidegen hengerelt szilícium acéllemez: Kiváló mágneses tulajdonságai miatt széles körben használják a 36 kV-os feszültség-transzformátor alapanyagként az energiaiparban. A hidegen hengerelt szilícium acéllemez nagy permeabilitás és alacsony magveszteség jellemzőivel rendelkezik, ami kiváló energiaátadási teljesítményt eredményez. Képesek hatékonyan vezetni a mágneses mezőket, az elektromos energiát mágneses energiává alakítani, és más elektromos eszközökre továbbítani.

Epoxi gyanta: Az epoxi gyanta széles körben használt anyag, kiváló dielektromos tulajdonságokkal és mechanikai szilárdsággal. Különösen megfelelő, mint 36 kV feszültség transzformátor primer szigetelő anyag. Az epoxi gyanták dielektromos tulajdonságai arra utalnak, hogy képesek ellenállni a feszültség áramlásának, ami elengedhetetlen az elektromos berendezések biztonságos és hatékony működésének biztosítása érdekében. Magas dielektromos szilárdsága miatt az epoxi gyanták ellenállnak a nagy feszültségszintnek a lebontás nélkül, így ideálisak a feszültség transzformátor szigeteléséhez.

Dielektromos tulajdonságain kívül az epoxi gyanta kivételes mechanikai szilárdságot is kínál. Magas szakítószilárdsággal rendelkezik, ami azt jelenti, hogy ellenáll a jelentős mechanikai feszültségnek deformálása vagy törése nélkül. Ez nagyon megbízhatóvá teszi a feszültség -transzformátorok belső alkotóelemeinek védelmét a külső erőktől és a rezgésektől.

Az epoxiöntés az epoxi gyanta, amelyet a penészbe öntöttek, hogy megbízható szigetelést biztosítsanak a feszültség -transzformátor számára. Az öntési folyamat biztosítja az egységes és zökkenőmentes szigetelő réteget, amely hatékonyan megakadályozza az elektromos bontást és a szivárgást. Ezenkívül a szigetelés blokkolja a nedvességet, a port, a vegyi anyagokat és más környezeti tényezőket is, ez tovább javítva a belső alkatrészek védelmét. Ez a gyártási módszer garantálja az öntvények minőségét és megbízhatóságát, ezáltal az energiaszipar egyik leggyakrabban használt szigetelő anyagát.

Réz: A rézvezetékeket általában 36 kV -os feszültség -transzformátor tekercseihez használják. Ezek az anyagok nagy elektromos vezetőképességet és mechanikai tartósságot kínálnak, lehetővé téve az áramjelek hatékony átvitelét, miközben ellenállnak a működési feszültségeknek.

Termék fölénye

A csavarok és az alsó lemez termékbemarlása eléri a 8um/percet, ami inkább nedvességálló és rozsdamentes. A fény a jobb.

1.	Alkalmazás	Mérés
2.	1NCOSTINGATION	Beltéri
3.	Építés	Száraz típusú epoxi gyanta öntvény
4.	Szigetelés	Leadott gyanta
5.	Fázis száma	Egyetlen
6.	Névleges frekvencia	50 Hz
7.	Rendszer elsődleges névleges feszültség	33 kV fázis és fázis
8.	Maximális rendszerfeszültség	36 kV fázis és fázis
9.	Systen földelő	Hatékonyan földelt
10.	Alapvető szigetelési szint (1,2/50 U Sec.	170 kV
11.	Teljesítményfrekvencia ellenáll a feszültségnek (1 perc Hz)	70 kV
12. 13.	Hányados: 11 kV -os adagoló Elsődleges	400/5A Egyetlen kanyargós
14.	Másodlagos	Egyetlen kanyargós
15.	Akciós osztály	0,2/0,2s a méréshez
16.	Teher a) A méréshez	10-15 VA
17.	Rövid időtartamú besorolás	Legalább 80 ka 1 másodpercig
18.	Meghosszabbított purens besorolás	A névleges áram 120%-a
19.	Kúszási távolság	30 mm/kV (minimum)
20.	Standard	Tervezés, gyártás, tesztelés, telepítés és a teljesítménynek megfelel a Az IEC 61869-1 és IEC legújabb kiadásai 61869-2
