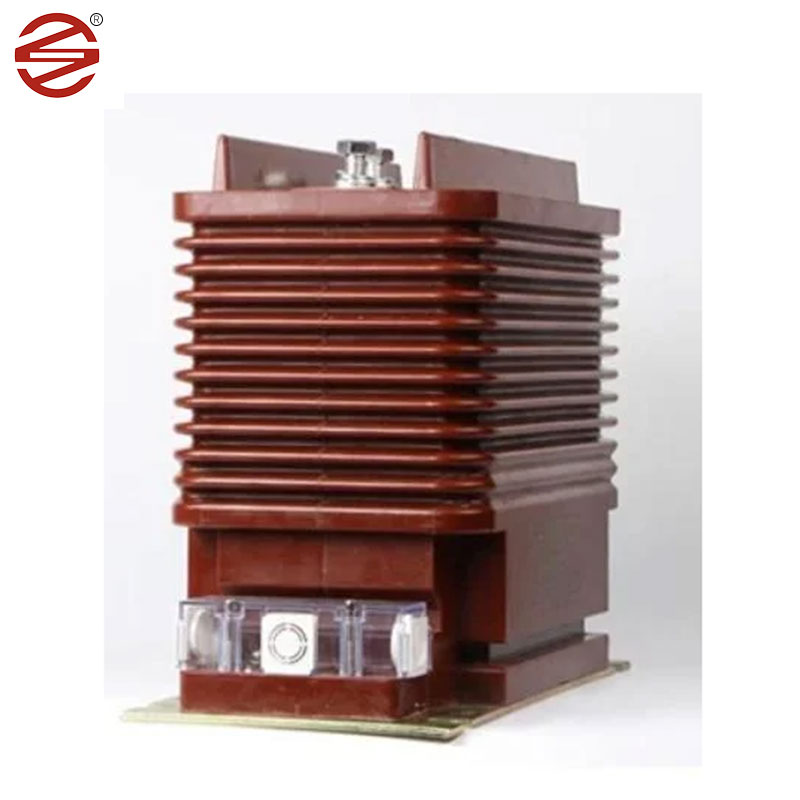

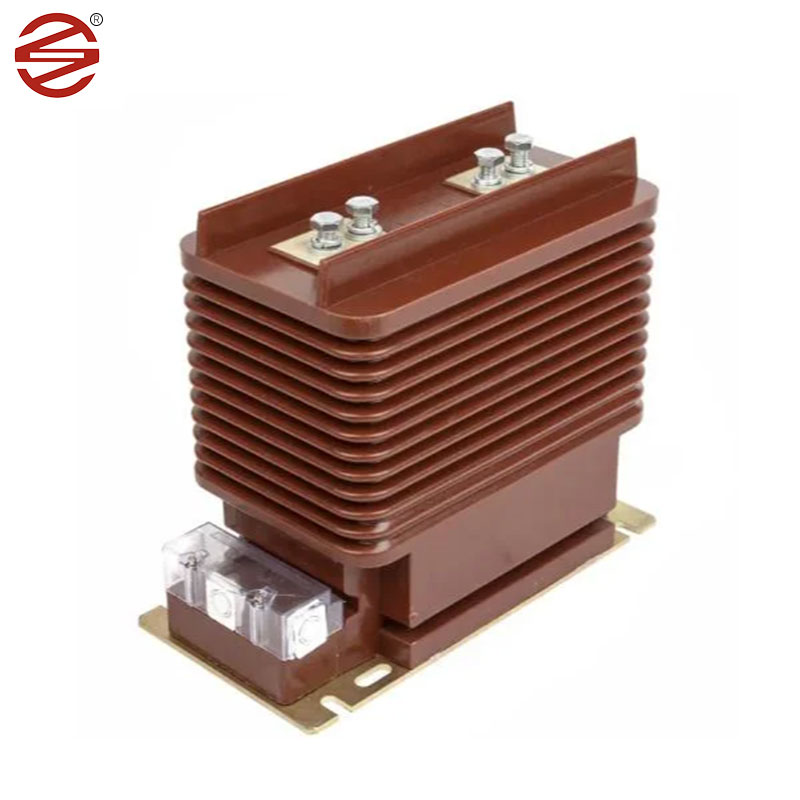

20kv-os áramváltó

A DAHU ELECTRIC által gyártott 20 kV-os áramváltó a beltéri kapcsolószekrények nélkülözhetetlen elemeként tűnik ki, kulcsszerepet játszik a modern elektromos rendszerekben. Sokrétű funkciói messze túlmutatnak a puszta árammérésen, és olyan létfontosságú feladatokat foglalnak magukban, mint az elektromos energia felügyelete és a védőrelék zökkenőmentes működése mind az egyfázisú, mind a háromfázisú váltakozó áramú rendszerekben.

Kérdés küldése

termékleírás

A DAHU ELECTRIC 20 kV-os áramváltója funkcionális képességein túl a minőség és az innováció iránti elkötelezettség példája. Speciális funkciói, a szigorú teszteléssel és az ipari szabványoknak való megfeleléssel párosulva bizalomra adnak teljesítményt és megbízhatóságot.

Hidegen hengerelt szilícium acéllemez: 20 kV-os áramváltó kiváló mágneses tulajdonságai miatt gyakran hidegen hengerelt szilícium acéllemezt használ magjaként. Ezek az anyagok nagy áteresztőképességgel és alacsony magveszteséggel rendelkeznek, így ideálisak a hatékony energiaátvitelhez. Más opciókhoz képest alacsonyabb hiszterézis hurokkal és mágnesezési veszteséggel rendelkeznek, ami kevesebb energiapazarlást és alacsonyabb energiafogyasztást eredményez.

Epoxigyanta: Az epoxigyanta sokoldalú és széles körben használt anyag a különböző iparágakban kiváló dielektromos tulajdonságainak és mechanikai szilárdságának köszönhetően. 20kV-os áramváltók elsődleges szigetelőanyagaként különösen kedvelt.

Az epoxigyanta dielektromos tulajdonságai arra utalnak, hogy ellenáll az elektromos áram áramlásának. Ez a tulajdonság döntő fontosságú az elektromos berendezések biztonságos és hatékony működésének biztosításában. Az epoxigyanta nagy dielektromos szilárdsága lehetővé teszi, hogy meghibásodás nélkül ellenálljon a magas feszültségnek, így ideális választás az áramváltók szigetelésére.

Dielektromos tulajdonságai mellett az epoxigyanta kivételes mechanikai szilárdságot is kínál. Nagy a szakítószilárdsága, ami azt jelenti, hogy jelentős mechanikai igénybevételnek is ellenáll deformáció vagy törés nélkül. Ez rendkívül megbízhatóvá teszi az áramváltók belső alkatrészeinek védelmét a külső erőktől és rezgésektől.

Az epoxigyanta öntőformákba öntésével készült epoxi öntvények megbízható szigetelést biztosítanak az áramváltóknak. Az öntési folyamat egységes és varratmentes szigetelőréteget biztosít, amely hatékonyan megakadályozza az elektromos meghibásodást és a szivárgást. Ez a szigetelőréteg gátat is képez a környezeti tényezőkkel, például nedvességgel, porral és vegyi anyagokkal szemben, tovább erősítve a belső alkatrészek védelmét.

Réz: A rézvezetőket jellemzően 20 kV-os áramváltók tekercselésére használják. Ezek az anyagok nagy elektromos vezetőképességgel és mechanikai tartóssággal rendelkeznek, lehetővé téve az áramjelek hatékony továbbítását, miközben ellenállnak a működési feszültségeknek.

Termék paraméter

1.	Alkalmazás	Mérés
2.	Telepítés	Beltéri
3.	Építkezés	Száraz típusú epoxigyanta öntvény
4.	Szigetelés	Öntött gyanta
5.	Fázis száma	Egyetlen
6.	Névleges frekvencia	50 Hz
7.	Systen elsődleges névleges feszültség	22 kV fázisról fázisra
8.	Maximális rendszerfeszültség	24 kV fázisról fázisra
9.	Rendszerföldelés	Hatékonyan földelt
10.	Alap szigetelési szint (1,2/50 u mp.	125 KV
11.	Teljesítmény-frekvencia-ellenállási feszültség (1 perc 50 Hz)	50 KV
12. 13.	Patkány engem: 11 kV-os adagoló Elsődleges	200/5A Egyszeres tekercselés
14.	Másodlagos	Egyszeres tekercselés
15.	Pontossági osztály	0,2/0,25 a méréshez
16.	Teher a) a méréshez	10-15 VA
17.	Rövid idejű aktuális értékelés	Minimum 80 kA 1 másodpercig
18.	Extended Current Rating	A névleges áram 120%-a
19.	Kúszótávolság	28 mm/KV (minimum)
20.	Alapértelmezett	Tervezés, gyártás, tesztelés, telepítés és a Teljesítménynek összhangban kell lennie az IEC 61869-1 &IEC legújabb kiadásai 61869-2
