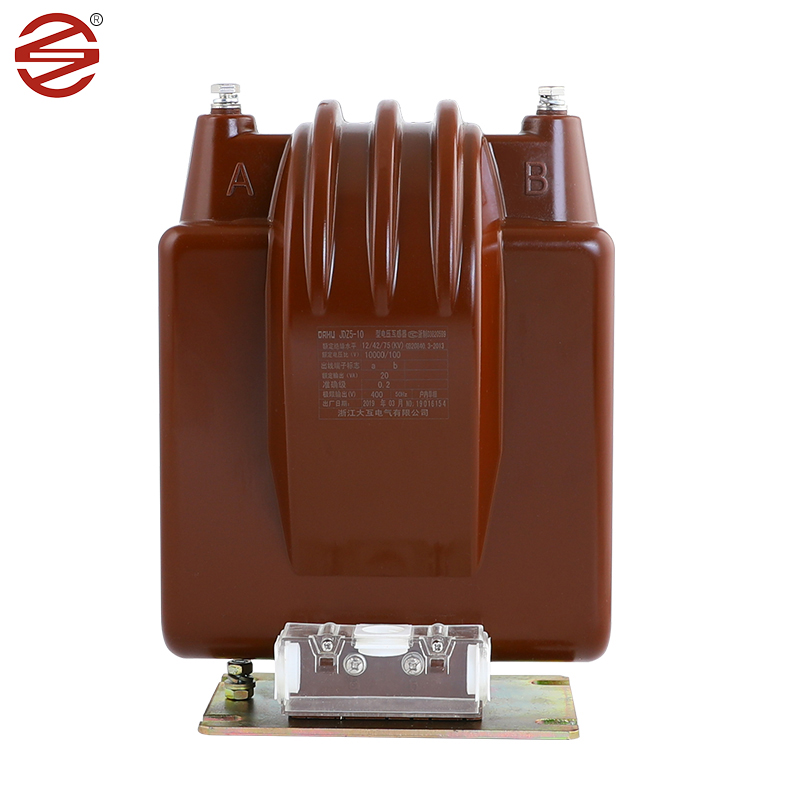

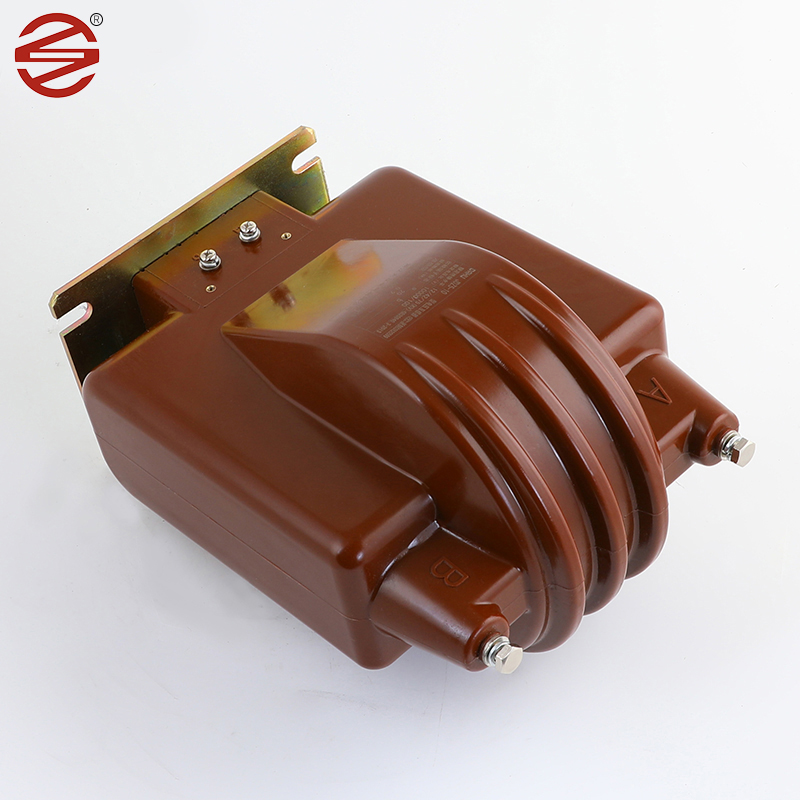

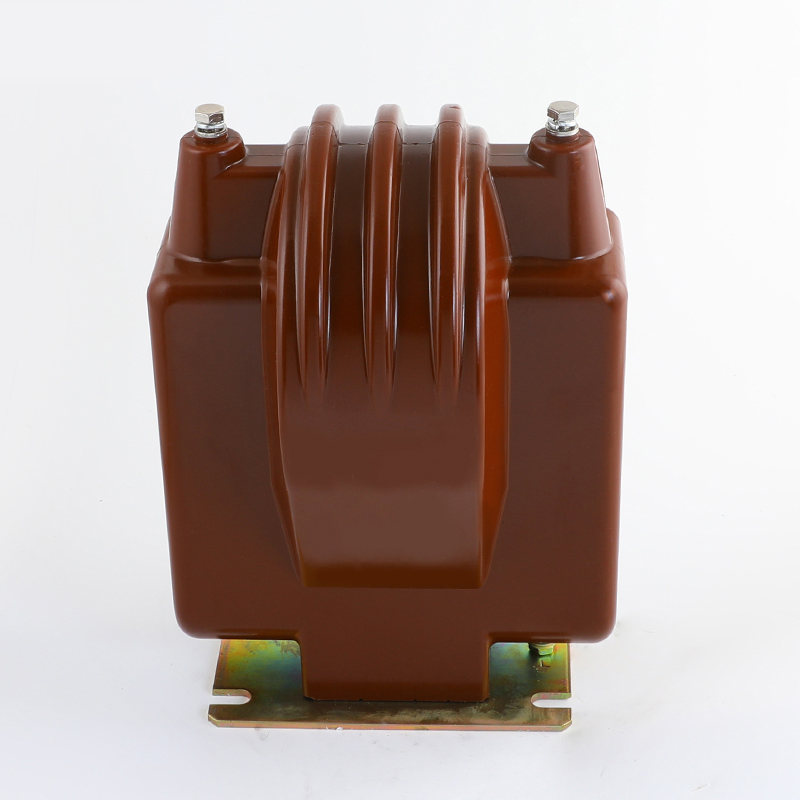

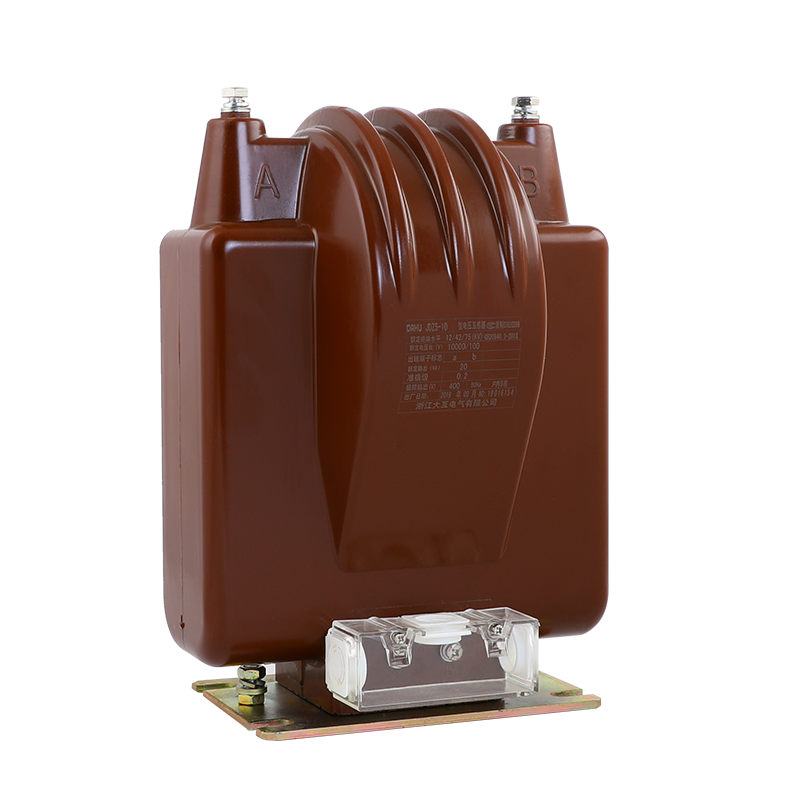

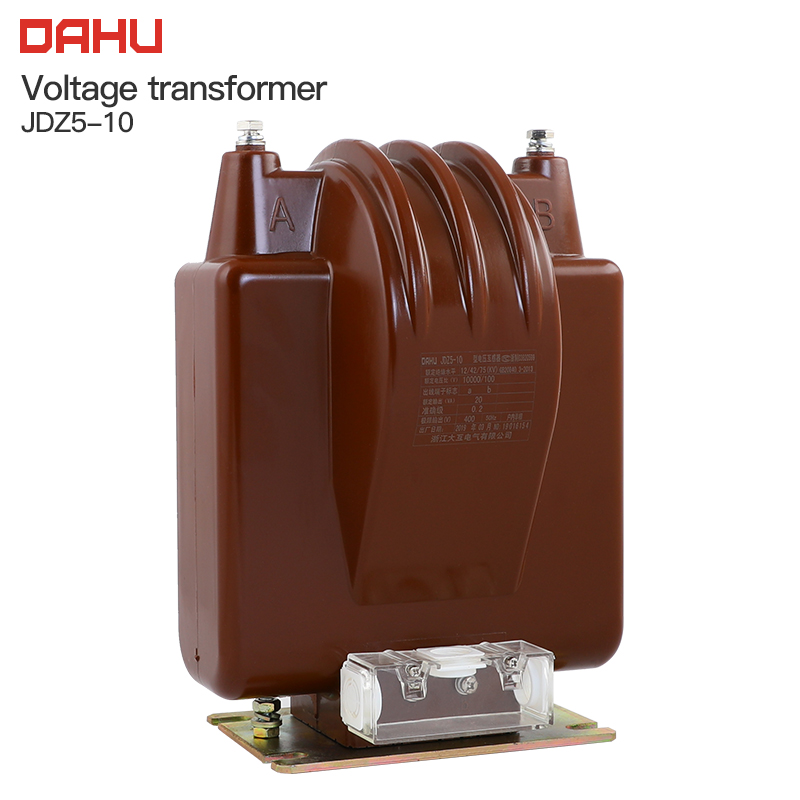

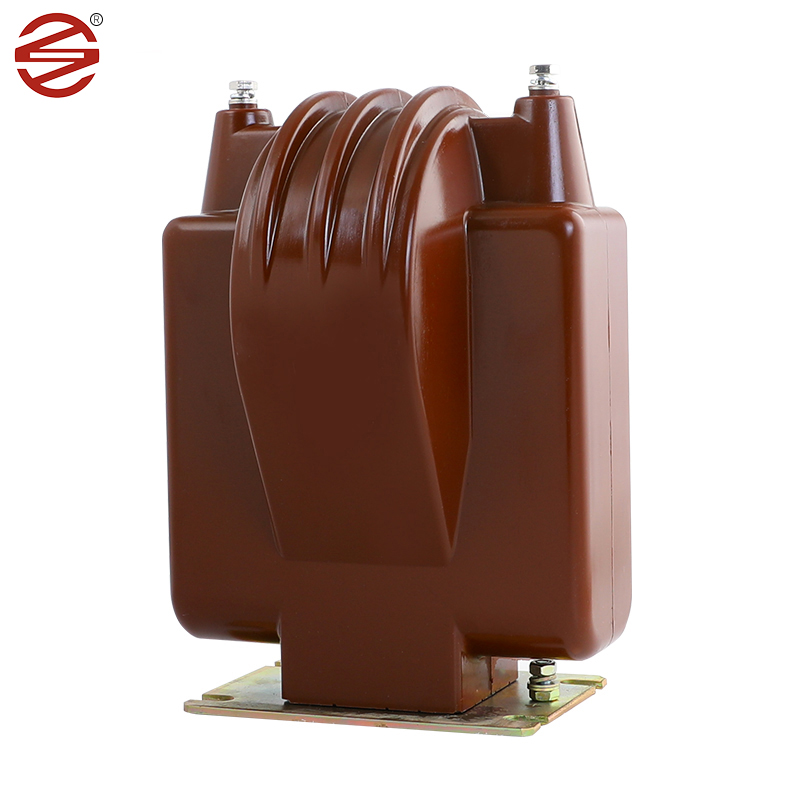

11 kV PT

A Dahu Electric által készített 11 kV-os PT egy nélkülözhetetlen alkatrész a beltéri kapcsolószekrényben, és a feszültségmérés, az energiafigyelés és a védelmi relék gerincét az egyfázisú és háromfázisú AC rendszerekben. Rengeteg kialakítása és pontos funkcionalitása nélkülözhetetlen eleme az elektromos műveletek biztonságának és hatékonyságának biztosításában.

Kérdés küldése

termékleírás

Hidegen hengerelt szilícium acéllemezek: A 11 kV-os PT-ben lévő alapanyagként használják. Ezek a lapok hidegen hengereltek és kivételes mágneses tulajdonságokkal rendelkeznek, beleértve a nagy permeabilitást és az alacsony magvesztést. Ezek a tulajdonságok teszik ki a feszültségtranszformátorok számára.

Ha a hidegen hengerelt szilícium acéllemezeket alapanyagként használja fel, a feszültség-transzformátor hatékony energiaátadást érhet el, ezáltal javítva a rendszer teljes hatékonyságát. Az alternatív anyagokkal összehasonlítva a hidegen hengerelt szilícium acéllemezek alacsonyabb hiszterézishurkokat és mágnesezési veszteségeket mutatnak, ami csökkenti az energiahulladékot és az alacsonyabb energiafogyasztást.

Epoxi gyanta: Az epoxi gyanta kiváló dielektromos tulajdonságokkal és mechanikai szilárdsággal rendelkezik, az első választás a 11 kV PT szigetelő anyag közül. Az epoxi öntvények megbízható szigetelést biztosítanak, amely megóvja a belső alkatrészeket az elektromos bontástól és a környezeti tényezőktől.

Réz: A rézvezetékeket általában 11 kV -os pt tekercsekhez használják. Ezek az anyagok nagy elektromos vezetőképességet és mechanikai tartósságot kínálnak, lehetővé téve a feszültségjelek hatékony átvitelét, miközben ellenállnak a működési feszültségeknek.

Anyag (epoxi gyanta): 11 kV PT Használjon epoxi gyantából készült burkolatokat, amelyek kiváló szigetelési tulajdonságokkal rendelkeznek, és megakadályozhatják az áramot vagy a feszültség átlépését a biztonságos áramkör működéséhez. Ez ellenáll a magas hőmérsékletnek és a korróziónak, és jó tömítést mutat a vízálló és a nedvességálló képességek számára. Az epoxi-transzformátorok könnyebbek és könnyebben telepíthetők és karbantarthatók az olajkimerált transzformátorokhoz képest.

11 kV PT fölény

A csavarok és az alsó lemez termékbemarlása eléri a 8um/percet, ami inkább nedvességálló és rozsdamentes. A fény a jobb.

1.	Alkalmazás	Mérés
2.	Telepítés	Beltéri.
3.	Szigetelés	Leadott gyanta
4.	Beír	Feszültség indukció
5.	Építés	Száraz típusú epoxi gyanta öntvény
6.	Fázis száma	Singe fázis (1 beállított = 3 nos.)
7.	Frekvencia	50 Hz
8.	Szerelvényre szerelt	A portál szerkezetének támogatása
9.	Rendszer elsődleges névleges feszültség	11 kV (fázis és fázis)
10.	Rendszer elsődleges maximális feszültség	12 kV (fázis és fázis)
11.	Rendszeres földláncok	Hatékonyan földelt
12.	Alapszigetelés (impulzus ellenáll Feszültség)	75 kV
13.	Teljesítményfrekvenciás feszültség	28 kV
14.	Az elsődleges tekercs semleges vége közvetlen kapcsolat a földhöz	Szigetelve, hogy ellenálljon a 10 kV -nak Alacsony frekvenciateszt.
15.	A másodlagos tekercs típusa	Egyetlen kanyargós
16.	Átalakulási arány	11 kV // 3/0,11 kV/3
17.	Kúszási távolság	25 mm/kV (minimum)
18.	Minősített másodlagos terhek	7,5-10 VA
19.	Feszültségkorlátozási tényező	1,2 folyamatos és 1,5 30 másodpercig
20.	Pontossági osztály	0,2 a méréshez.
21.	Standard	Tervezés, gyártás, tesztelés, telepítés és A teljesítménynek a legújabbnak felel meg Az IEC 61869-1 és IEC 61869-3 kiadásai.
