termékleírás

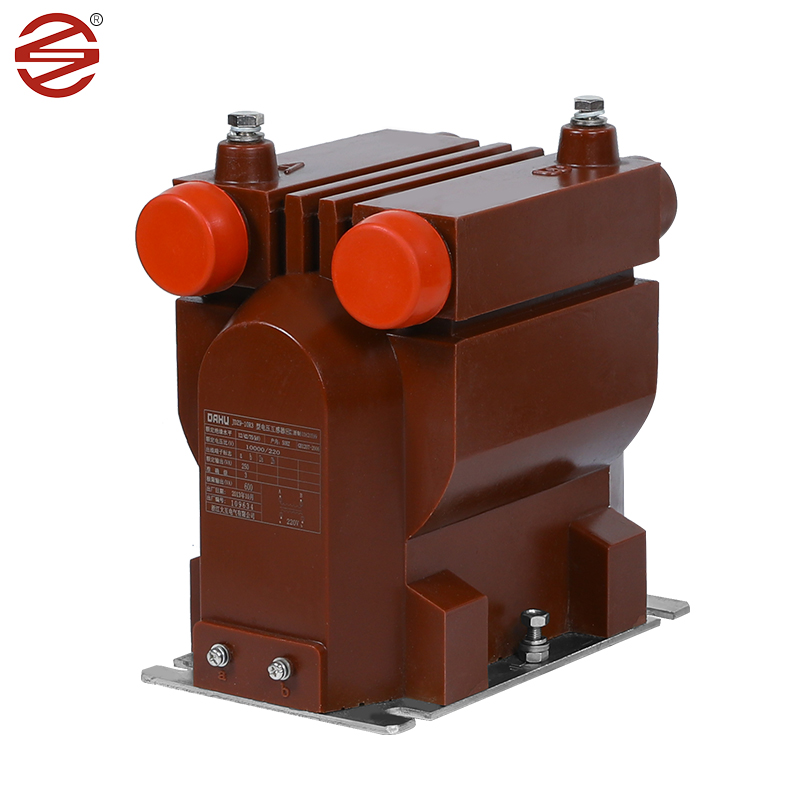

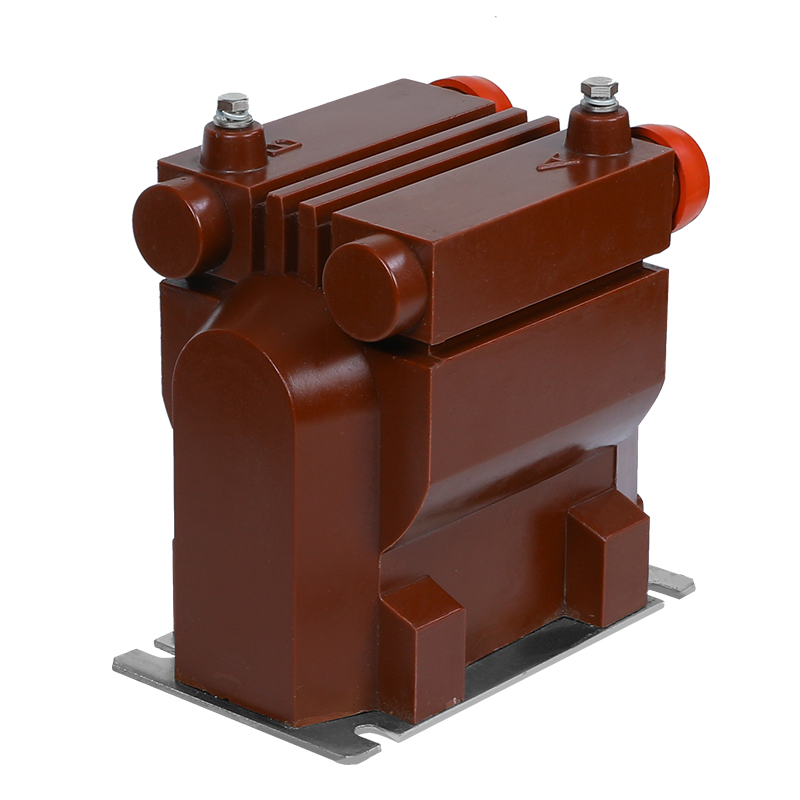

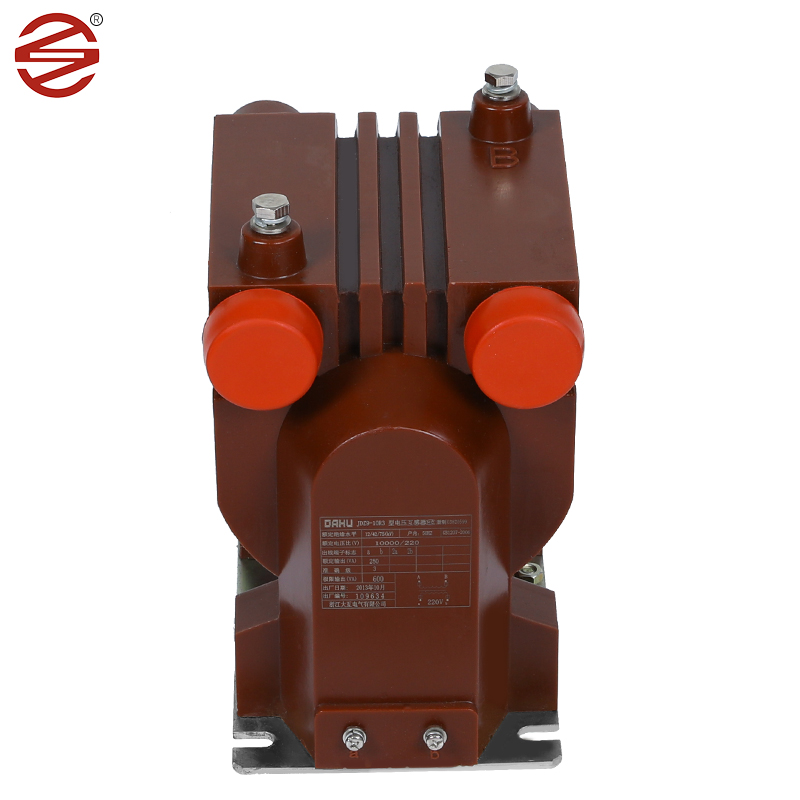

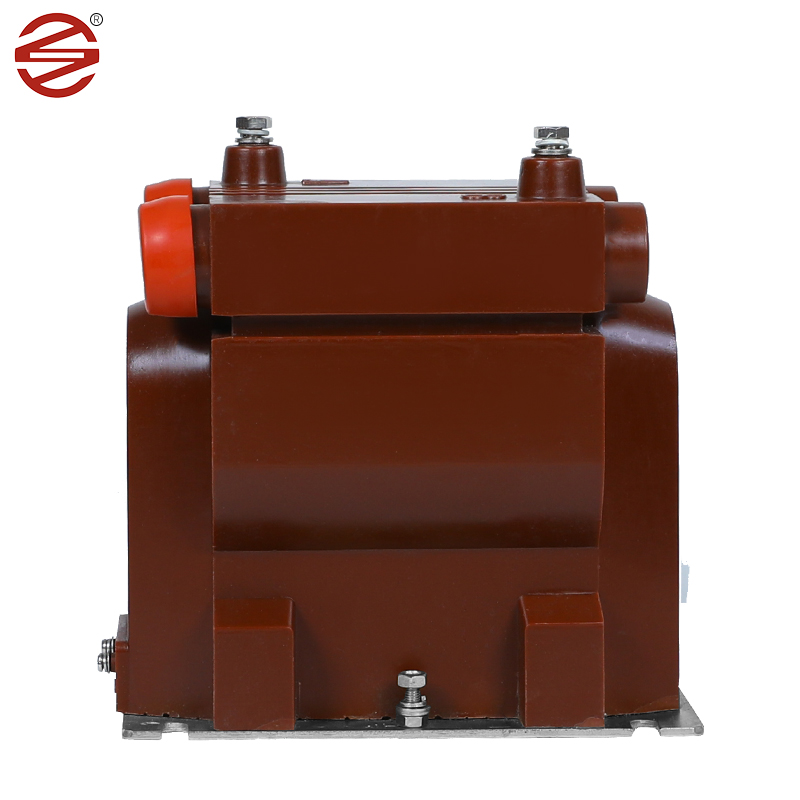

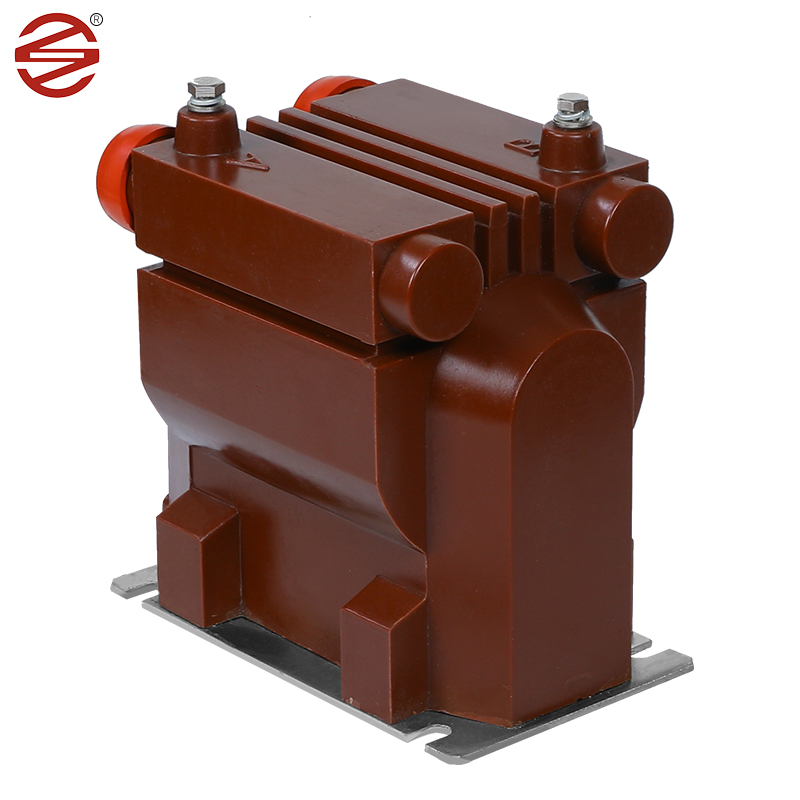

A Dahu Electric által gyártott 10 kV -os PT alapvető elem a beltéri kapcsolószekrényekben, amely döntő szerepet játszik a modern elektromos rendszerekben. Nem csak a feszültséget méri, hanem olyan fontos feladatokat is elvégez, mint például az elektromos energiafigyelés, és biztosítja a védő relék zökkenőmentes működését mind az egyfázisú, mind a háromfázisú AC rendszerekben.

Funkcionális képességein kívül a Dahu Electric 10 kV PT -je ismert a minőség és az innováció iránti elkötelezettségéről. Magában foglalja a fejlett funkciókat, szigorú tesztelésen megy keresztül, és megfelel az ipari szabványoknak, biztosítva a megbízható teljesítményt.

Termék Bevezetés

Hidegen hengerelt szilícium acéllemez: 10 kV PT gyakran használja a hidegen hengerelt szilícium acéllemezt, hogy kiváló mágneses tulajdonságai miatt. Ezek az anyagok nagy permeabilitást és alacsony magvesztést mutatnak, így ideálisak a hatékony energiaátvitelhez. Alacsonyabb hiszterézis hurkok és mágnesezési veszteségek vannak más lehetőségekhez képest, ami kevesebb energiahulladékot és alacsonyabb energiafogyasztást eredményez.

Epoxi gyanta: Az epoxi gyanta kiváló dielektromos tulajdonságokkal és mechanikai szilárdsággal rendelkezik, az első választás 10 kV PT szigetelő anyag közül. Az epoxi öntvények megbízható szigetelést biztosítanak, amely megvédi a belső alkatrészeket az elektromos bontástól és a környezeti tényezőktől.

Réz: A rézvezetékeket általában 10 kV PT tekercsekhez használják. Ezek az anyagok nagy elektromos vezetőképességet és mechanikai tartósságot kínálnak, lehetővé téve az áramjelek hatékony átvitelét, miközben ellenállnak a működési feszültségeknek.

Anyag (epoxi gyanta): 10 kV PT Használjon epoxi gyantából készült burkolatokat, amelyek kiváló szigetelési tulajdonságokkal rendelkeznek, és megakadályozhatják az áramot vagy a feszültség átlépését a biztonságos áramkör működéséhez. Ez ellenáll a magas hőmérsékletnek és a korróziónak, és jó tömítést mutat a vízálló és a nedvességálló képességek számára. Az epoxi-transzformátorok könnyebbek és könnyebben telepíthetők és karbantarthatók az olajkimerált transzformátorokhoz képest.

Termék fölénye

A csavarok és az alsó lemez termékbemarlása eléri a 8um/percet, ami inkább nedvességálló és rozsdamentes. A fény a jobb.

1.	Alkalmazás	Mérés
2.	Telepítés	Beltéri.
3.	Szigetelés	Leadott gyanta
4.	Beír	Feszültség indukció
5.	Építés	Száraz típusú epoxi gyanta öntvény
6.	Fázis száma	Singe fázis (1 beállított = 3 nos.)
7.	Frekvencia	50 Hz
8.	Szerelvényre szerelt	A portál szerkezetének támogatása
9.	Rendszer elsődleges névleges feszültség	11 kV (fázis és fázis)
10.	Rendszer elsődleges maximális feszültség	12 kV (fázis és fázis)
11.	Rendszeres földláncok	Hatékonyan földelt
12.	Alapszigetelés (impulzus ellenáll Feszültség)	75 kV
13.	Teljesítményfrekvenciás feszültség	28 kV
14.	Az elsődleges tekercs semleges vége közvetlen kapcsolat a földhöz	Szigetelve, hogy ellenálljon a 10 kV -nak Alacsony frekvenciateszt.
15.	A másodlagos tekercs típusa	Egyetlen kanyargós
16.	Átalakulási arány	11 kV // 3/0,11 kV/3
17.	Kúszási távolság	25 mm/kV (minimum)
18.	Minősített másodlagos terhek	7,5-10 VA
19.	Feszültségkorlátozási tényező	1,2 folyamatos és 1,5 30 másodpercig
20.	Pontossági osztály	0,2 a méréshez.
21.	Standard	Tervezés, gyártás, tesztelés, telepítés és A teljesítménynek a legújabbnak felel meg Az IEC 61869-1 és IEC 61869-3 kiadásai.
